BIM-проектирование лаборатории в России: этапы и роли
В переговорке открывают модель на экране: технолог показывает, где моют посуду, инженер ОВиК — откуда тянуть воздух, а архитектор просит «сместить тумбу на 150 мм». Так обычно начинается BIM проектирование лаборатории — с разметки реальных процессов на виртуальном плане. И чем раньше в эту картину попадает мебель, тем меньше сюрпризов на монтаже.
Этапы в логике LOD в реальности выглядят так: на концепте (LOD 200) фиксируем зоны, габариты линий и вытяжных шкафов. На стадии П (LOD 300) детализируем подключения — вода, канализация, кислота/щелочь, электрика, сжатый воздух, VAC. На РД (LOD 350–400) у мебели появляются реальные артикулы, вылеты сервисов, высоты бортиков и требования к вентканалам. Как-built (LOD 500) закрывает исполнительными моделями и паспортами изделий, чтобы эксплуатация не «искала капли» по чертежам.
Роли распределяются прозрачно, если по-простому: заказчик формулирует процессы; технолог и лаборант дают матрицу помещений и режимы; BIM-менеджер следит за стандартом модели и коллизиями; архитекторы и инженеры МЕП увязывают трассы; поставщик мебели приносит семьи с корректными коннекторами и спецификациями. Часто это видно сразу: если у семейства вытяжного шкафа нет параметров скорости притвора и сечений патрубков — проект в зоне риска. Важный момент: согласуйте ответственность за «химию» в канализации и материалы сифонов.
Что должно быть в BIM-наборе от мебельщика: семейства с MEP-коннекторами, IFC-классификацией, параметрами несущей способности (например, 200–300 кг на стол), атрибутами химстойкости столешниц (EN 438, химкласс), паспортами и ссылкой на нормы. Плюс шаблон спецификации и карта подключений по помещениям. Тогда задача «лабораторная мебель купить по модели» перестаёт быть квестом и становится управляемым процессом.
Требования, нормы и ГОСТы к лабораторной мебели
Инженер по охране труда первым делом спросит: «На что опираемся?». Бумаги важны не ради галочки — они экономят нервы на экспертизе и вводе. И да, инспектор обычно видит несоответствия с порога.
Базовые документы, на которые опираются спецификации: ГОСТ Р 55525-2013 «Мебель лабораторная. Общие технические условия» (тот самый «ГОСТ лабораторной мебели»), ГОСТ EN 13150-2011 (рабочие столы в лабораториях: размеры, устойчивость), ГОСТ EN 14727-2011 (шкафы и навесные системы), ГОСТ Р 52502-2012 (шкафы вытяжные), ГОСТ 12.2.032-78 (эргономика рабочего места), СП 60.13330 (ОВиК), СП 1.13130 (эвакуация и пожарная безопасность), СанПиН 1.2.3685-21 (санитарные правила). Проверьте актуальные редакции — они обновляются.
Конкретика, которую ждут в ТЗ и в модели: несущая способность столов не менее 200 кг равномерной нагрузки, устойчивость к опрокидыванию (испытания по EN 13150), химическая стойкость столешниц к 33 реагентам (метод EN 438, класс CGS или выше), скорость притвора для вытяжных шкафов 0,5 м/с ±10% при расчетном проёме, уровень шума от вентиляции не выше 65 дБА на рабочем месте. В мокрых зонах — розетки не ниже IP44, сифоны и чаши — из полипропилена или керамики, устойчивых к кислотам, с раздельным контуром при агрессивных стоках.
Есть нюанс, о котором забывают: бортики и кромки. Для работ с жидкостями требуйте борт 10–20 мм и радиус кромки ≥2 мм, чтобы не срезать перчатки. В реальности это мелочь, которая спасает от проливов и резаных рук.
Для BIM укажите в свойствах каждого элемента: материал, класс химстойкости, массу, габариты, требуемые подводы (диаметр, расход, давление), тепловыделение и ограничения по вибрации. Тогда инженеры не будут гадать, хватит ли 50 мм на сифон под мойкой или пройдёт ли короб вытяжки под балкой.
Как выбрать лабораторную мебель для BIM-проекта
Тендер на носу, а в модели — пока прямоугольники. Так бывает. Лучше за неделю «до» прогнать выбор по чек-листу и закрыть риски спецификацией, а не перепиской.
Алгоритм выбора простой и рабочий: сформируйте технологическую матрицу (что и где делают, какие реагенты), зафиксируйте модули по сетке 450/600/900 мм, глубину 600–750 мм, высоты 750/900 мм. Дальше — сценарии подключений: вода, канализация, техводы, газы, электрика (кол-во и тип розеток, УЗО), ИТ. Отдельно — виброчувствительные места (микроскопы, аналитика) и вытяжные точки. Для модульной лабораторной мебели запросите сменяемость конфигураций: взаимозаменяемые тумбы, рельсовые системы, верхние надстройки.
В BIM потребуйте от поставщика семейства с реальными артикулами и коннекторами, плюс спецификацию, где позиции один-в-один совпадают с моделью. Если по-простому — всё, что нельзя «врубить» в модель, нельзя монтировать без сюрпризов. А фраза «лабораторная мебель купить по ТЗ» превращается в цифру, когда видны габариты, подводы и масса.
Сравнение материалов: сталь, HPL и химстойкие покрытия
Колба скользит, кислота проливается — и в этот момент правда о материалах вскрывается громче презентаций. Поэтому сравнивать надо не по каталогам, а по тому, что выдержит стол и через год.
Если говорить по сути: сталь даёт жёсткость каркаса и долговечность механики, но порошковое покрытие боится длительного контакта с кислотами и абразивов. Компакт-ламинат HPL (химический класс по EN 438) спокойно переживает большинство органики, щелочей и разбавленных кислот, но не любит горячую концентрированную азотную и длительный контакт с хлорсодержащими окислителями. Эпоксидные литые столешницы и специальные химстойкие покрытия берут на себя тяжёлую «химию», терпят 120–180 °C и проливы, зато дороже и тяжелее, монтаж требует аккуратности. В реальности часто выигрывает гибрид: стальной каркас + HPL, а «грязные» зоны — на эпокси.
| Материал | Прочность | Химстойкость | Температура | Ориентир по цене | Где уместен |
|---|---|---|---|---|---|

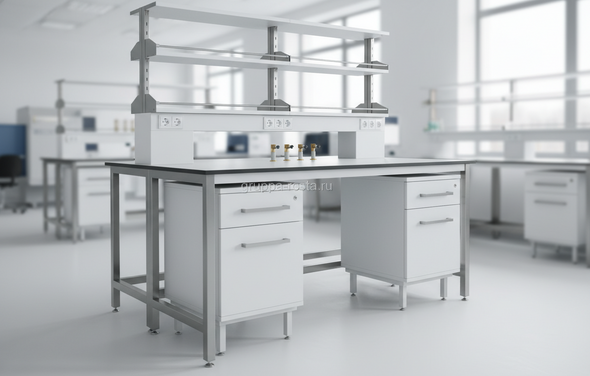

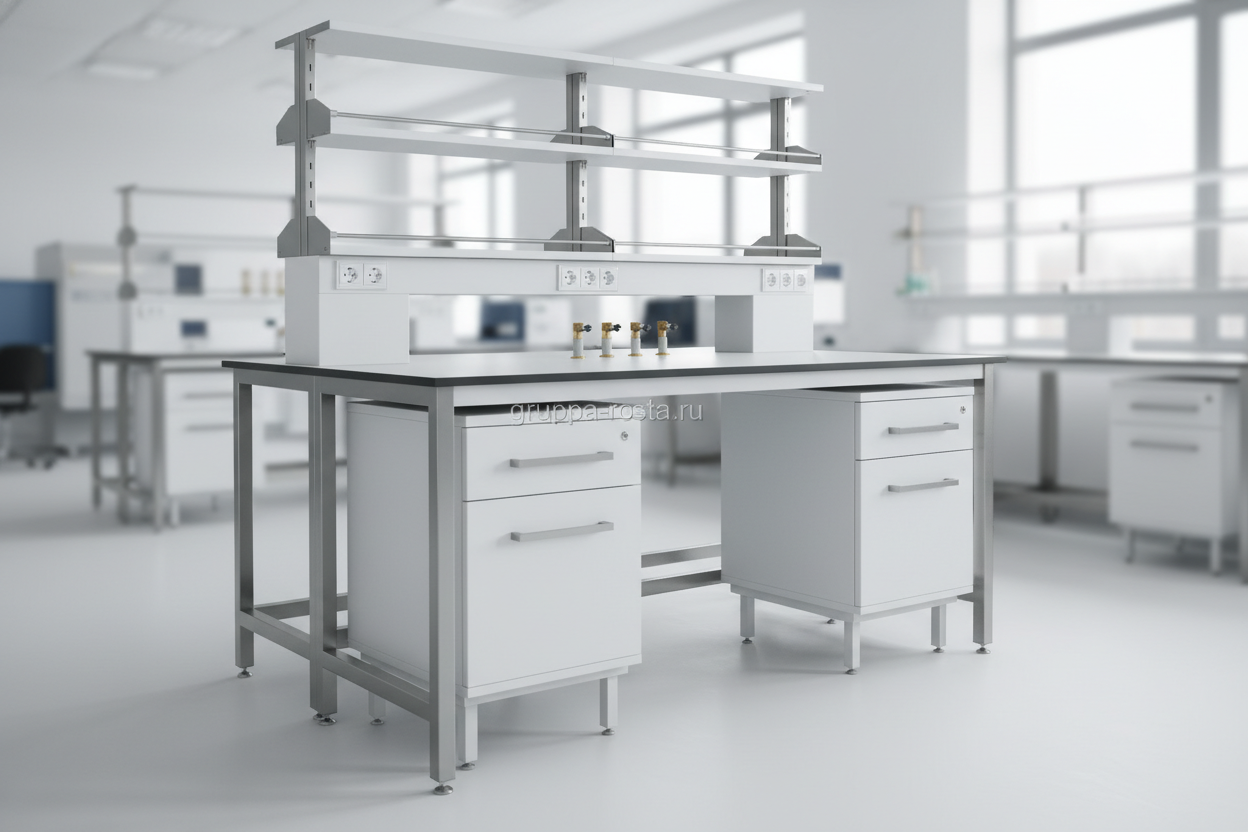

| Сталь с порошковым покрытием | Каркас до 300 кг на пролёт | Средняя, уязвима к кислотам при длительном контакте | До 80 °C | Низкая–средняя (экономичный каркас) | Каркасы, каретки, стойки |
| Компакт HPL (EN 438, химкласс) | Столешница держит 200–250 кг равномерно | Высокая к большинству реагентов | До 100–120 °C кратковременно | Средняя | Общие лабораторные зоны, аналитика |
| Эпоксидная литая столешница | Очень высокая, ударопрочная | Очень высокая, включая кислоты/щелочи | До 180 °C | Высокая | Кислотные, «мокрые» участки, вытяжные посты |
| Керамика (вариант химстойкого слоя) | Высокая, но хрупкая к удару | Очень высокая | До 600+ °C | Высокая+ | Горячие процессы, муфель, реакторы |
Для BIM задавайте не только материал, но и кромку (ПУР, ПВХ), борт, тип мойки (PP/керамика), опции экрана/рейлинга. Важный момент: указывайте массу столешниц — эпокси весит кратно больше HPL, и это влияет на логистику и нагрузки на перекрытия.
Часто это видно сразу на стройке: HPL прощает мелкие царапины и быстро вводится, эпоксид требует больше рук и времени, зато спустя годы выглядит как новый при правильной эксплуатации. Балансируйте не «идеологию материала», а TCO на 5–7 лет.
Типичные ошибки при оснащении лаборатории и их решения
Шкаф приехал, а в дверной проём не проходит на 20 мм. Смешно только тем, кто не монтирует. Ошибки стоят денег и сроков.
Частые промахи и что с ними делать:
- Нет сервисного зазора за мебелью и над вытяжками — закладывайте минимум 80–120 мм, для шахт вытяжек — трассу с учётом отводов и ревизии.
- В BIM нет коннекторов у мебели — требуйте MEP-концы с диаметрами/мощностями, иначе инженеры «угадают» не то.
- Смесители и сифоны «не дружат» с химией — фиксируйте PP/PVDF, раздельные трапы для агрессивных стоков.
- Отсутствуют виброучастки — ставьте антивибростолы под микроскопы и весы, выносите тяжелые насосы с рамы.
- Безопасность забыта — нет душа и фонтанчика, аптечки, шкафов для ЛВЖ с вытяжкой.
Если по-простому: любая вытяжная точка без рассчитанного притвора 0,5 м/с — кандидат на доработку. Коллизии ловите заранее: проверьте, проходит ли патрубок 250–315 мм под балками, и не бьётся ли створка шкафа об колонну. В реальности это видно сразу, когда открываешь модель в сечениях.
Документы — не после, а до: паспорта материалов, протоколы химстойкости, сертификаты на ЛВЖ-шкафы, электрику и УЗО. Монтажникам оставьте понятные карты помещений с указанием точек подключения и весов — эпоксидные плиты не поднимают «в одиночку».
Финишная проверка: прогоним чек-лист помещения в BIM, распечатаем ярлыки на мебель (QR со ссылкой на паспорт), согласуем график проходов/лифтов. Важный момент: отметьте в модели референсные высоты чистого пола — столы на регулируемых опорах спасут, но не всё.
Цена, логистика и монтаж: коммерческие решения и сроки
Закупщик всегда спрашивает два числа: сколько стоит и когда привезёте. Правильный ответ опирается на спецификацию и маршрут доставки, а не на «примерно через месяц».
Рыночные ориентиры, чтобы прицениться и понять, где «лабораторные столы цена» адекватна, а где — сказка:
| Позиция | Ориентир цены, ₽ с НДС | Срок поставки | Монтаж |
|---|---|---|---|
| Стол 1200×750, каркас сталь + HPL | 45 000 – 85 000 | 4–6 недель | 1–2 ч/шт., 10–12% от заказа |
| Стол с эпоксидной столешницей | 110 000 – 180 000 | 8–12 недель | 2–3 ч/шт., усиленная бригада |
| Тумба мобильная (HPL фасады) | 25 000 – 55 000 | 3–5 недель | 30–40 мин/шт. |
| Шкаф вытяжной 1500 мм | 280 000 – 650 000 | 6–10 недель | 1–2 дня/шт. + пусконаладка |
| Шкаф хранения ЛВЖ с вытяжкой | 120 000 – 240 000 | 4–8 недель | 1–3 ч/шт. |
| Мойка PP с тумбой и крылом | 70 000 – 160 000 | 4–6 недель | 2–4 ч/узел |
| Линейка модульной мебели, 1 п.м. | 55 000 – 120 000 | 4–8 недель | по проекту |
Логистика решает половину успеха: проверьте проёмы и лифты (минимальный проход 800–900 мм), этаж и режим пропусков, наличие разгрузки с гидроборта. Эпоксид и керамика требуют жёсткой упаковки, подъёма минимум вдвоём и хранения в тепле. В реальности одна забытая «переправа» через ступени превращается в сутки ручного труда и лишний счёт на такелаж.
Коммерческие условия лучше «прошивать» в BIM: отметьте партии и календарь поставок, привяжите паспорта к семействам, зафиксируйте гарантию (обычно 12–36 мес.) и регламент сервисов. А формулировку «лабораторная мебель купить и смонтировать под ключ» переводите в даты: доставка — неделя X, монтаж — X+1, пусконаладка — X+2. Так проект идёт по плану, а не по настроению.
