BIM-проектирование лаборатории в Москве: ключевые этапы

Сначала звонок: «Нужно спроектировать лабораторию на 600 м², сроки горят». В реальности это не про «нарисовать столы», а про точную модель помещения, воздухообмен, нагрузки, безопасность и гарантию, что всё сойдётся на монтаже.

Этап 1. Предпроект и бриф. Фиксируем профиль лаборатории, классы чистоты, количество рабочих мест, перечень приборов (с весом, тепловыделением, потреблением). Замер и обследование — лазерное сканирование/обмеры для точной геометрии. Этап 2. Концепт и планировки. Раскладываем технологические потоки, зонируем «грязные» и «чистые» участки, расставляем вытяжные шкафы и моечные посты. Этап 3. BIM-модель (Revit/IFC): делаем параметрические семейства мебели и оборудования, настраиваем MEP-подключения (вентиляция, водо- и газоснабжение, электрика), считаем проходы, эргономику и радиусы открывания.

Этап 4. Координация и коллизии. Связываем архитектуру, ОВ, ВК, ЭОМ, мебель в единую (federated) модель, запускаем clash detection. Если по-простому — ловим «стыки» на экране, а не на стройке. Детализируем до нужного LOD (обычно 300–350 для мебели, 350–400 для инженерки). Формируем спецификации: ведомости мебели, подводов, точек электрики и вентиляции, графики отверстий и закладных.

Этап 5. Выпуск документации и закупка. По BIM-модели выходят планы, разрезы, спецификации, маркшитты, а также лист закупки с понятными артикулами. Для запроса КП в Москве так и пишут: «BIM проектирование лаборатории Москва — модель есть, отправим IFC/Excel-выгрузку». На финише — авторский надзор и сопровождение поставки: вносим изменения в модель по факту стен и коммуникаций, чтобы монтажники не импровизировали на месте.

Требования и стандарты к лабораторной мебели (ГОСТ, СанПиН)

Инженер заходит в цех и первым делом смотрит на паспорта и бирки: «Есть ли сертификат, выдержит ли кислоты, где отметка о заземлении?». Часто это видно сразу: если вытяжной шкаф без документа о проверке аэродинамики — будут проблемы с безопасностью и допуском.

Что проверяют. Соответствие действующим ГОСТ и СанПиН: химстойкость поверхностей, предельно допустимые выбросы, воздухообмен в шкафах, электробезопасность, требования к шуму вентиляторов. Для изделий типа «вытяжной шкаф ГОСТ» критичны реальная скорость фронтального потока, стабильность створки, герметичность коммуникаций и пожарные отступы. По мебели — устойчивость (не опрокидывается при выдвинутых ящиках), нагрузка на столешницу, стойкость к кислотам/щелочам и спиртам, класс материалов по горючести.

Важный момент: стандарты — это не только про бумагу. СанПиН диктует логистику потоков и санитарные разрывы, а ГОСТ — технические параметры узлов. Поэтому в ТЗ фиксируйте: химические агенты, температурные режимы, вес приборов (например, центрифуги 120–200 кг), требуемую высоту/глубину столов, необходимость бортов, поддонов и заземления для антистатических зон.

Как выбрать лабораторную мебель: материалы, конструкции, фурнитура

Лаборант работает с реактивами весь день. Если столешница «боится» кислоты, к концу недели она уже в пятнах — и уборка не спасает. Поэтому начинать нужно не с цвета фасадов, а с технологии и химии, которая будет на поверхности.

Материалы столешниц. Для аналитики и «мокрой» химии — химстойкие смолы (эпоксидные/фенольные), HPL-компакты с химстойким слоем, нержавеющая сталь AISI 304/316 для влажных зон и микробиологии. ЛДСП годится только для сухих помещений и учебных кабинетов без агрессивной химии. Если по-простому: что льёте — от того и пляшите.

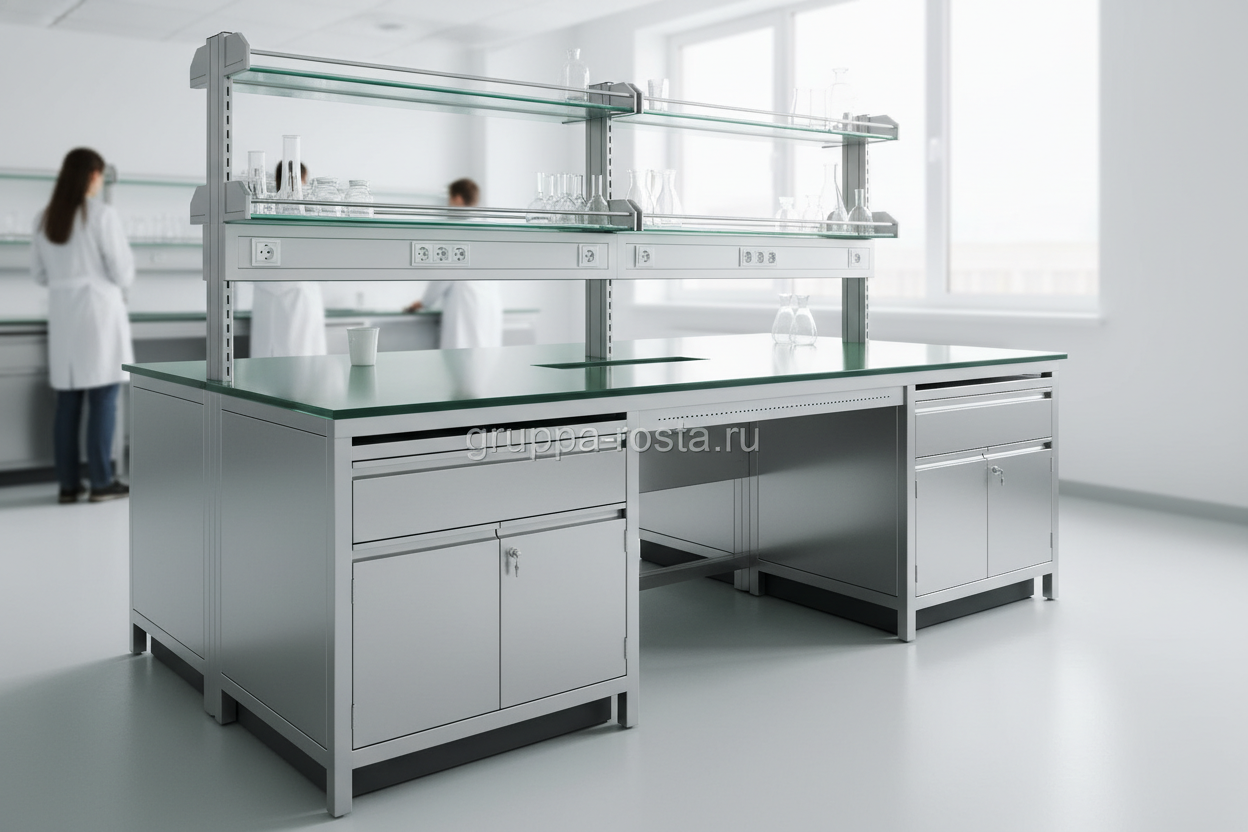

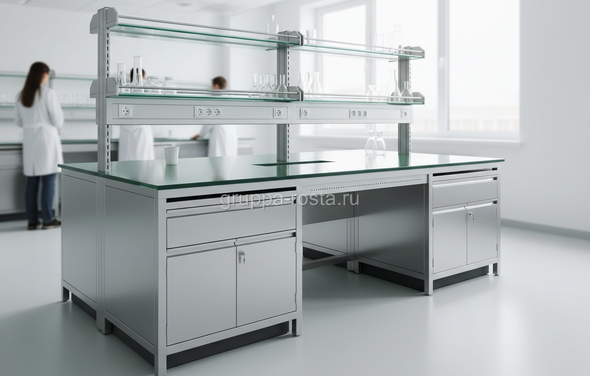

Конструкции каркасов. Металл с порошком — база под нагрузку и долговечность; регулируемые опоры закрывают перепады пола до 20 мм. Подвесные тумбы удобны для уборки и разводки коммуникаций, но требуют жёсткой стены. Островные станции проектируют под конкретные приборы: удобный доступ к воде, вакууму, газам, силовым розеткам и УЗО. Обязательно планируйте короба под кабель-менеджмент, чтобы не было «бороды» из шнуров.

Фурнитура и детали. Выдвижные системы с полным выкатом и нагрузкой 30–50 кг, петли с доводчиками, химстойкие сифоны и борта 10–20 мм для «мокрых» зон, поддоны под реагенты. Для вытяжных модулей — фронтальная створка с противовесом, блокировки, свет и розетки в химстойком исполнении. И не забывайте про эргономику: высота лабораторных стульев и подставки под ноги сильно влияют на точность манипуляций.

Сравнение материалов: нержавейка, HPL, химстойкие смолы и ЛДСП

На тендере часто побеждает «похоже и дешевле». А потом — пятна, вздутия и жалобы. Чтобы не промахнуться, сравниваем по задачам: химия, термостойкость, санитарные требования, бюджет.

Коротко: химстойкие смолы держат кислоты/щелочи и горячие колбы; HPL-компакт — компромисс между ценой и стойкостью; нержавейка — про санитарность и влажные зоны; ЛДСП — только для «сухих» участков и учебных классов. В реальности смешанные решения часто самые выгодные:, например, остров — смола, а вспомогательные столы — HPL.

Важно: заявленная «химстойкость» должна подтверждаться протоколами испытаний. Для «вытяжной шкаф ГОСТ» и столешниц просите копии тестов и сертификатов, а также образцы — капните кислотой, оставьте на час и посмотрите своими глазами.

Цена, сроки и коммерческие предложения: индивидуальное производство

Закупщик открывает три КП: везде «лабораторные столы цена от…», а по факту комплектации разные. Чтобы сравнивать честно, в ТЗ фиксируйте материал столешниц, толщину, тип каркаса, фурнитуру, коммуникационные модули, борта. По Москве ориентиры такие: базовые лабораторные столы цена 30–60 тыс. руб. за базу с HPL, 70–120 тыс. руб. за химстойкую смолу; вытяжные шкафы — 180–450 тыс. руб. в зависимости от ширины, автоматики и материалов. Индивидуальные мойки из нержавейки с бортами и поддонами — от 70 тыс. руб.

Сроки. Серийные позиции — 2–4 недели, изготовление лабораторной мебели под заказ по BIM-модели — 4–8 недель с учётом покраски и нестандартной фурнитуры. В КП проверяйте: паспорт на каждое изделие, спецификацию узлов, схему подводов, условия шеф-монтажа, гарантию 12–36 месяцев. И да, фраза «лабораторная мебель купить Москва» красивая, но берите не «витрину», а производственника с цехом, логистикой и сервисом.

Логистика, монтаж, приемка и типичные ошибки при оснащении

Груз на рампе, окна разгрузки — полтора часа. Если лифта нет, а столешницы по 80–100 кг — объект сразу «потянул» на допзатраты. Планируйте логистику заранее: доступы, пропуска, временные зоны складирования, вынос упаковки.

Монтаж по модели. Бригада работает по BIM-выгрузкам: марки позиций на плане, высоты подводов, точки крепления. В реальности это экономит день-два и спасает фасады от «пересверловок». Электрика и вентиляция приходят подготовленными, вытяжной шкаф ставится в проектное место, проверяется геометрия створки и скорость потока.

Приемка. Чек-лист: комплектность, уровни и диагонали, отсутствие сколов, плавность выдвижных систем, герметичность сифонов, заземление, протокол пусконаладки по шкафам и моечным, паспорта и маркировка. Подписываем акты, фиксируем «дефектовку» с датами устранения. Если по-простому — всё, что не проверили в день приёмки, потом сложно доказать.

Типичные ошибки.

• Не учли вес приборов — стол просел, вибрация, показания «плывут».
• Столешница не по химии — пятна и вздутия через месяц.
• Нет запаса по вытяжке — шум, нехватка скорости фронтального потока.
• Забыли про розетки/воду на острове — удлинители и шланги по полу.
• Слишком узкие проходы — коллизии дверей и тележек.

Финальный совет: связывайте закупку с моделью. Когда поставщик берёт ваш IFC и собирает КП «по позициям», риск промахнуться минимален. Это и есть практичная связка «BIM проектирование лаборатории Москва» → «изготовление лабораторной мебели под заказ» → быстрый и чистый монтаж.
