Экспертный анализ: BIM проектирование лаборатории

На координационном — архитектор крутит модель, и вдруг видно: воздуховод вытяжного шкафа «задевает» магистраль освещения, а мойка упирается в борт столешницы. В реальности это неделя переделок, в модели — пять минут на исправление.

BIM проектирование лаборатории — это не «красивые картинки», а управляемая среда, где мебель — такие же инженерные объекты, как воздуховоды и сантехника. У мебели есть связи: габариты, точки подключения воды, газа, электрики, зоны техобслуживания, масса, покрытие и химстойкость. Если эти параметры заложены в семейства и прочно связаны с MEP, сметы и спецификации рождаются из модели, а не из «экселя из головы». Часто это видно сразу: исчезают внезапные сюрпризы на монтаже, потому что зазоры и высоты проверяются правилами коллизий.

Практичный пайплайн таков: сначала цифровое зонирование (чистые/«грязные» процессы, опасные реагенты, пути проб и персонала), затем LOD/LOI на мебель (LOD 200 на концепцию, LOD 300–350 на координацию с инженеркой, LOD 400 — на изготовление), потом — библиотека семейств с едиными параметрами (тип покрытия, класс стали, масса, сервисные зоны 100–150 мм, коннекторы Ø, напряжение, расход воды, вытяжка). Важный момент: в спецификациях держите не только размеры, но и химпрофиль помещения — это управляет выбором столешниц и фурнитуры. Экспортируйте IFC4 с согласованными наборами свойств, подключайте COBie — эксплуатация скажет спасибо.

• Мини-правила коллизий: проходы ≥ 1200 мм (основные) и ≥ 900 мм (второстепенные); зазор за столами для коммуникаций 100–150 мм; высота подключений под мойки — в модели, не в письме.
• Семейства мебели с «зонами обслуживания» как объемами — иначе в модели всё красиво, а фильтр шкафа не вынуть.
• Автоматические ведомости: позиции, масса, точки подключения, отделки — из модели, без ручной «подгонки».

Итог: BIM экономит 8–15% бюджета на «переделках», ускоряет согласование техзадания и дает прозрачную смету до закупки. Если по‑простому — сначала цифровая лаборатория, потом реальная.

Как выбрать лабораторную мебель: критерии и ошибки

Лаборант проводит за микроскопом по 6 часов. Если стол качается и розетки далеко — к вечеру падает точность, а не только настроение.

Критерии просты, но игнорировать их дорого. Нагрузочная способность: стол выдерживает равномерно 200–300 кг, выдвижной ящик — 45–60 кг, навесная полка — 30–50 кг. Химстойкость покрытия и столешницы под ваш реагентный профиль: кислоты, щелочи, органика, УФ. Эргономика: рабочая высота 750–900 мм (сидя/стоя), глубина 600–750 мм, фронтальный доступ к кранам и вакууму, подсветка 500–750 лк. Фурнитура — металл с антикоррозионной обработкой, петли/направляющие с доводчиками, колеса тележек с блокировкой. И, конечно, сервисные зазоры — минимум 100 мм к стене и 500 мм перед вытяжным шкафом.

• Сценарий процессов: влажные зоны с мойками разносите от электричества, газ — по отдельному коллектору с маркировкой.
• Модульность: база 450/600/900 мм по ширине блоков; легче масштабировать и переезжать между комнатами.
• Совместимость с приборами: реальная масса, виброустойчивость, выносы кабелей и дренаж.

Типичные ошибки: выбирать «по картинке»; экономить на столешнице под кислоты; брать немодульные размеры «впритык»; забывать про точки подключения в стенах/потолке; не фиксировать в ТЗ реальные габариты оборудования. Если уже открыли поисковик «лабораторные столы купить», сначала проверьте: химпрофиль, нагрузки, подключения, сервисные зазоры — и только после этого артикулы.

Требования и стандарты к мебели: ГОСТ и нормы

Инспектор открывает паспорт на вытяжной шкаф, и первый вопрос — по норме лобовой скорости. Бумага либо всё подтверждает, либо монтаж откатывают.

Базовые документы: ГОСТ Р 55525‑2013 «Мебель лабораторная. Общие технические условия» — несущая способность, безопасность, устойчивость. ГОСТ Р EN 13150 — рабочие столы: размеры, эргономика, стойкость поверхности. Вытяжные шкафы — ГОСТ Р EN 14175: контроль лобовой скорости 0,3–0,5 м/с, герметичность и устойчивость к коррозии. По пожарке ориентируйтесь на ГОСТ 30244‑94 (группы горючести материалов) и общие требования ГОСТ 12.1.004‑91. Для эмиссии формальдегида элементов на основе ДСП — класс Е1. В реальности к этому часто добавляют протоколы SEFA 3/8M по химстойкости столешниц — рынок их понимает.

Минимальные ширины проходов: 1200 мм для основных и 900 мм для локальных. Канализацию и воду выводите по нормируемым высотам, чтобы сифон не попадал в «мертвую зону» плинтуса. Кромки — не острые, радиус закругления не менее 2 мм; устойчивость к чистящим средствам подтверждается протоколами испытаний. В ТЗ фиксируйте «требования к лабораторной мебели ГОСТ» с перечнем документов: сертификат соответствия, паспорт изделия, гарантия (обычно 24–60 месяцев), инструкции по монтажу и эксплуатации.

Часто это видно сразу по смете: если нет ссылок на стандарты, вы получаете «офисную» мебель с красивой пленкой. В лаборатории она живет недели, не годы.

Сравнение материалов и столешниц: нержавейка, HPL, эпоксид

Кислотная мойка и бактерицидная лампа — не то место, где «и так сойдет». Материал столешницы решает, выдержит ли поверхность 96% H2SO4, горячую колбу и ежедневный раствор хлора.

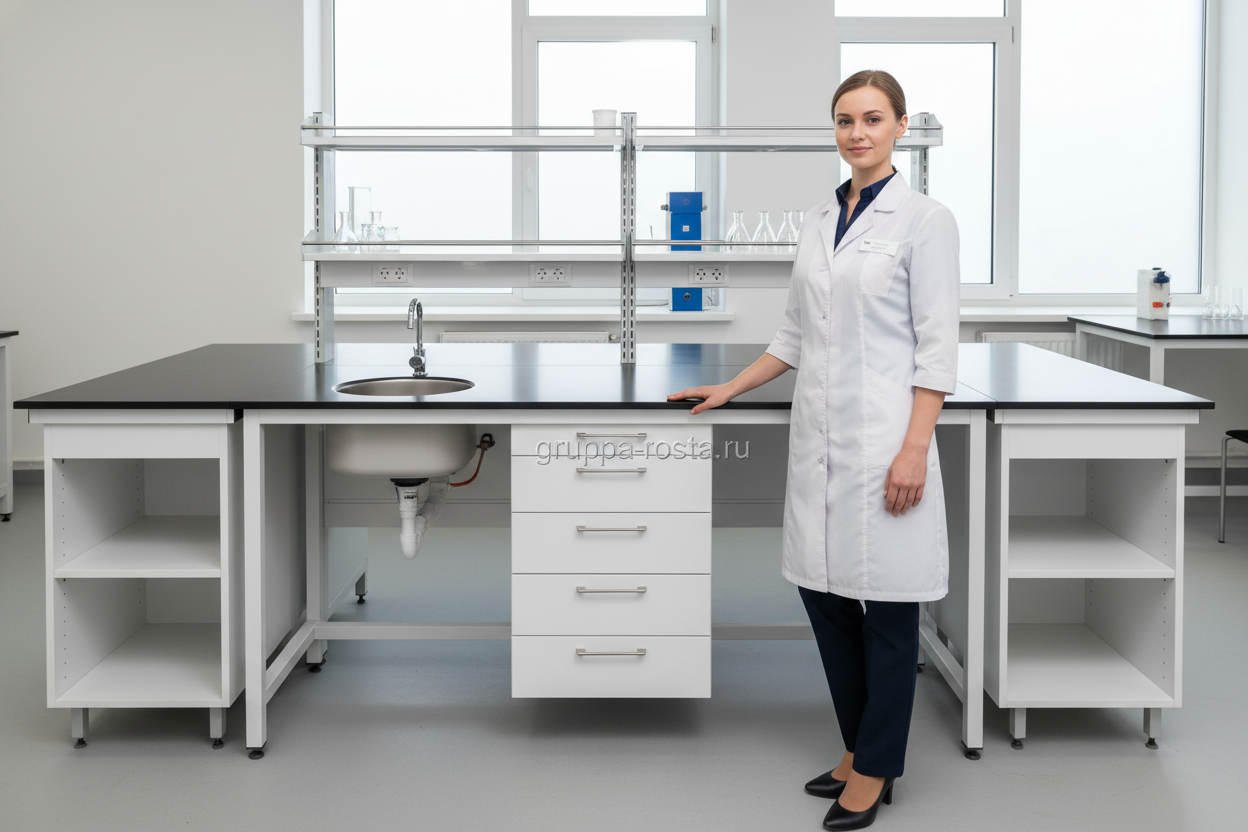

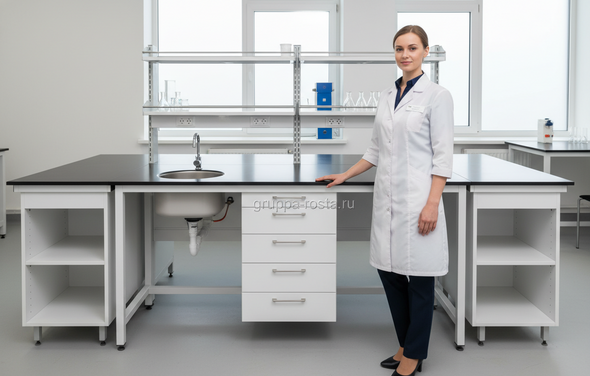

Если по‑простому: HPL — универсальный «рабочий» вариант без экстремальной химии; эпоксид — когда есть кислоты/щелочи и тепло; нержавейка — когда важны санитария, влага и моечные процессы. Важный момент — совместимость мойки и столешницы: для эпокси берите интегрированные чаши или химстойкий композит; для нержавейки — сварные ванны AISI 316 возле кислот. И всегда закладывайте бортик/лоток и перелив — разлив происходит обязательно, вопрос только «когда».

Модульность, масштабирование и индивидуальное производство

Сегодня в лаборатории два аналитика, через год — шесть и новый спектрометр. Модульность решает, переедет ли зона с минимальным простоем.

Базовые сетки модулей 450/600/900 мм по ширине и 600/750 мм по глубине упрощают наращивание и замену тумб. Надтумбные полки на рейлингах, мобильные тумбы на колесах, «спайны» коммуникаций по центру — всё это делает лабораторию «жизненной». В реальности смешивают серийные блоки с индивидуальными: под тяжелый анализатор ставят усиленную раму (до 500 кг точечной нагрузки), под вытяжку — стол с поддоном и химстойким лотком. В BIM это одно семейство с параметрами, а на производстве — два маршрута: стандарт и кастом. Сроки: проект 2–4 недели, изготовление 3–8 недель в зависимости от объема и наличия нестандарта.

Цены, сметы, логистика, монтаж и кейсы внедрения

Самый частый вопрос — «Сколько стоит?». Ответ зависит от площади, химпрофиля и столешницы, но порядок цен посчитать можно.

Примеры позиций: погонный метр базового стола с HPL — 40 000–80 000 ₽; тот же с эпоксидом — 70 000–120 000 ₽; тумба выкатная — 18 000–35 000 ₽; полка/рейлинг — 6 000–15 000 ₽; мойка химстойкая — 25 000–60 000 ₽; вытяжной шкаф — 250 000–600 000 ₽; коммуникационный «спайн» — 90 000–180 000 ₽ за секцию. BIM‑моделирование и координация — обычно 2–5% от договора, но часто окупают себя на этапе монтажа. В смете «лабораторная мебель цена» корректно раскрывается с привязкой к материалам, фурнитуре, испытаниям и доставке.

• Логистика: упаковка на паллеты, защита кромок, подъем (лифтом/такелаж), окно поставки по этажам. Доставка 3–7% бюджета, монтаж 5–10%.
• Сроки: малая лаборатория 30–50 м² — 3–7 дней монтажа; средняя 100–150 м² — 2–3 недели с поэтапным запуском зон.
• Подготовка объекта: ровные полы, отметки выводов, временное хранение тары, вывоз упаковки — не забывайте в ТЗ.

Диапазоны по объектам: 40 м² — 1,8–3,5 млн ₽; 120 м² — 6–12 млн ₽; 300 м² — 14–28 млн ₽ (без инженерки здания). Важный момент: смена материала столешницы меняет бюджет на 12–25%, вытяжки и коммуникации — еще на 20–35%.

Кейсы внедрения: 1) R&D‑центр, 95 м² — BIM выявил 46 коллизий, переработки на нуле, запуск на 2 недели раньше; экономия 11,7%. 2) Аналитическая химия, 60 м² — заменили HPL на эпоксид только в «кислотной» зоне (12 пог. м), остальное оставили HPL; сэкономили 480 тыс. ₽ без потери стойкости. 3) Микробиология, 80 м² — нержавейка AISI 316 в моечном блоке, остальное HPL; после пусконаладки добавили еще 6 тумб из готовой линейки без остановки работ. Если нужна закупка «под ключ», разумно сразу зафиксировать в модели артикулы — тогда «лабораторные столы купить» превращается в точный список позиций с датами поставки.
