Экспертный взгляд: BIM проектирование лаборатории
Сценарий из практики: монтажники приехали, а выводы воды и газа «уехали» на 200 мм — вытяжной шкаф не встает. В BIM такой казус ловится на экране еще до закупки: коллизия видна, спецификация пересчитывается, сроки не плывут.
BIM проектирование лаборатории — это не просто 3D-картинка, а точная модель с параметрами мебели, инженерки и приточно-вытяжной системы. В ней у каждого стола есть высота, нагрузка на столешницу, точки подводки, вентиляционные расходы, электрические группы, веса для расчета перекрытий. В реальности это означает: электрик, сантехник и мебельщик работают по одной координатной сетке, а смета собирается из тех же «семейств», что стоят в модели. Ошибок меньше, запуск — предсказуемее.
Что должно быть в грамотной модели: уровни и оси, LOD 300–350 для мебели (габариты, точки подключения, зоны обслуживания), LOD 350–400 для вытяжных шкафов (аэродинамика, высота створки, отверстия под воздуховоды), общие параметры для выгрузки спецификаций. Экспорт IFC для экспертизы и обмена с смежниками обязателен, плюс шаблон наименований (ключ-артикул-материал) — это ускоряет комплектование и упрощает гарантийный учет.
Результат на цифрах: минус 10–20% к срокам на шеф-монтаж, попадание в бюджет ±3–5%, сокращение доработок на объекте в 2–3 раза. Если по-простому — вы платите не за «попадем примерно», а за точную сборку по модели.
Как выбрать лабораторную мебель: требования и ГОСТ
Завхоз держит в руках два КП: в одном дешевле на 18%, в другом — толще столешница и нормальные шарниры. Часто это видно сразу, если знать, на что смотреть.
Главный фильтр — соответствие лабораторная мебель ГОСТ. Базовый документ: ГОСТ 55525-2013 «Мебель лабораторная. Общие технические условия». Плюс общие требования безопасности и прочности по ГОСТ 16371-2014 и санитарные нормы (СанПиН 1.2.3685-21 для материалов и эмиссий). Для вытяжных шкафов смотрите паспорт с параметром скорости входного потока 0,5 м/с при рабочем проеме — это вопрос безопасности, а не маркетинга.
Технические критерии — без романтики: нагрузка на стол — не ниже 200 кг распределенно, полки — 40–80 кг, петельные группы с ресурсом 50 000 циклов, шариковые направляющие на 35–45 кг с полным выдвижением. Столешницы — с протоколами химстойкости (кислоты, щелочи, органика), кромка влагостойкая, мойки — из полипропилена или нержавеющей стали AISI 304/316. Электрика — с групповой защитой, маркировкой розеток, высотой установки не ниже 200 мм над столешницей в мокрых зонах.
- Проверьте паспорта и протоколы испытаний (прочность, химстойкость, огнестойкость отделочных материалов).
- Сверьте карты отделок: реальные образцы против рендера, важный момент — фактура HPL/компакта.
- Спросите о совместимости с инженерными сетями: высоты сифонов, радиусы изгиба воздуховодов, посадочные размеры вытяжек.
- И да, когда решаете, где лабораторная мебель купить, оценивайте не только цену, но и программу сервиса: поставка запчастей 5–10 лет, регламенты на ППР.
Сравнение материалов: химстойкость, коррозия и износ
На складе лежат три образца: эпоксидка, компакт HPL и керамогранит. Капаем 96% H2SO4 и 65% HNO3 — через час разница становится очевидной.
| Материал столешницы | Химстойкость | Термостойкость | Износ/царапины | Коррозия/влага | Где уместен | Примечание |
|---|---|---|---|---|---|---|
| Эпоксидная смола (25–32 мм) | Отлично: выдерживает концентрированные кислоты/щелочи, органику | До 180–200°C кратковременно | Средне: возможны потертости, полируется | Не боится воды | Аналитика, кислотные зоны, вытяжные столы | Тяжелая, дороже компакта |
| Компакт HPL (10–12 мм) | Хорошо: большинство реагентов, но слабее к сильным окислителям | До 160°C кратковременно | Хорошо: стойкость к истиранию | Влагостойкий | Общелабораторные зоны, учебные классы | Легче, выгодное соотношение цена/ресурс |
| Керамогранит/керамика (15–20 мм) | Отлично: не боится кислот, кроме HF | До 300°C | Очень твердый, но хрупкий при ударе | Не впитывает влагу | Горячие участки, стерильные зоны | Аккуратность к точечным ударам |
| Нержавеющая сталь AISI 304/316 (1–1,5 мм) | Хорошо: щелочи/органика; осторожно с HCl/хлоридами (AISI 316 лучше) | До 200°C+ | Средне: могут быть риски | Абсолютно влагостойкая | Мокрые/микробиологические зоны, моечные | Идеальна для санитарки, дороже в 316L |
| Полипропилен (PP) — мойки, ванны | Отлично к кислотам/щелочам, слабее к органике | До 90–100°C | Устойчив к ударам | Не корродирует | Мойки, травильные ванны | Не любит высоких температур длительно |
Если по-простому: работа с кислотами — берите эпоксидку или керамику; биология и влажные процессы — нержавейка; универсальные зоны — компакт HPL. Выбирайте материал не «по красоте», а по конкретному списку реагентов и температур в вашем процессе.
Модульность и масштабирование лабораторной мебели
Лаборатория редко стоит на месте: сегодня три поста аналитиков, через полгода — плюс ПЦР-зона и еще одна вытяжка. Модульная компоновка экономит нервы и бюджет.

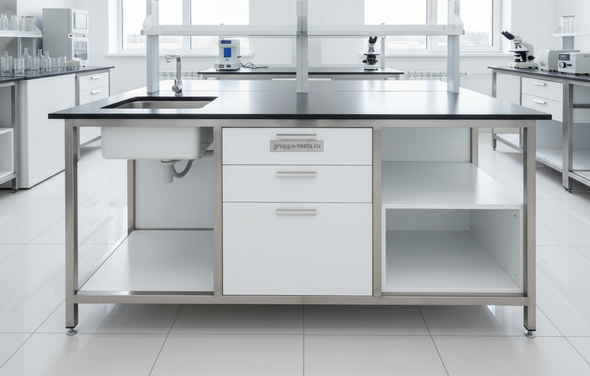

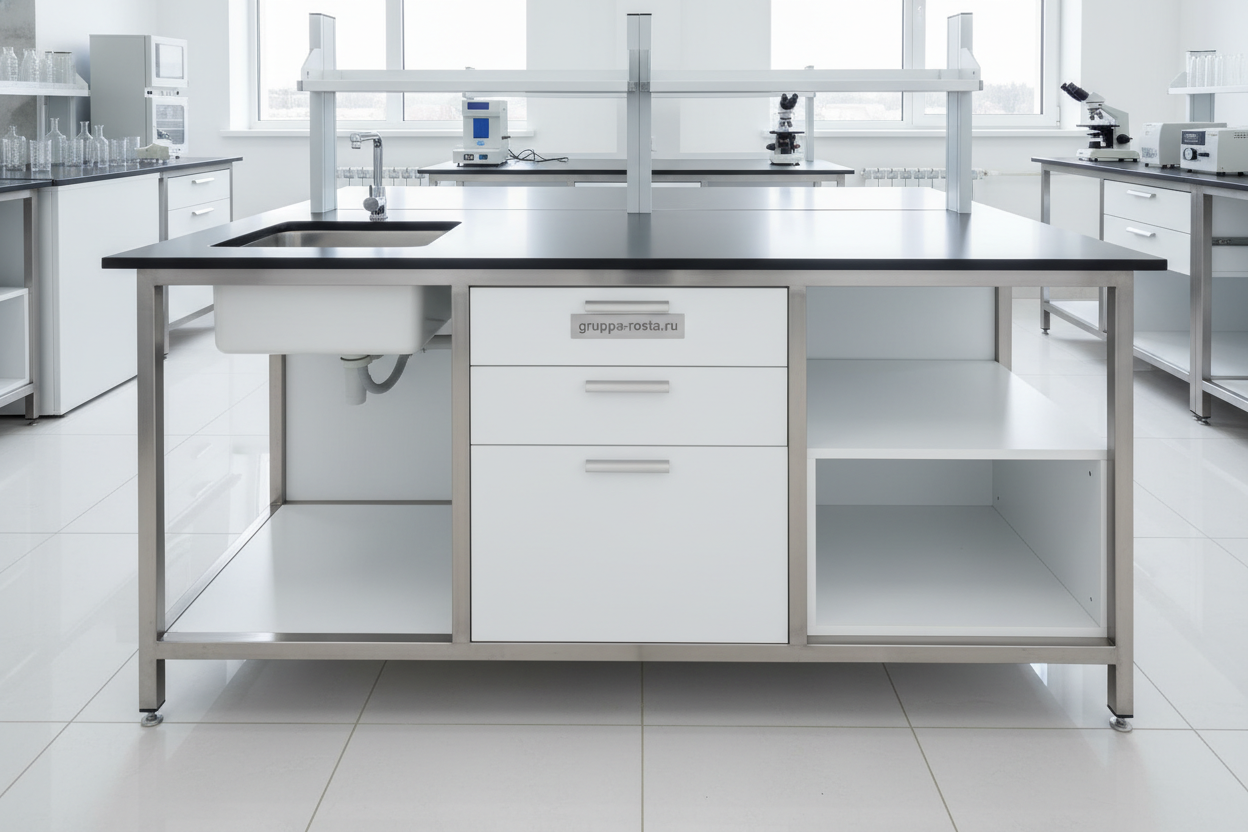

Модульная лабораторная мебель строится на сетке 600/900/1200 мм с типовыми глубинами 600–700 мм. Подстолья — сменные: тумба на роликах, выкатная мойка, свободное пространство под ноги, балка для коммуникаций. Сервисный «спайн» (service spine) дает гибкую разводку электро/сигналов/газов и снимает зависимость от стен. В реальности перенос одного рабочего поста занимает 20–40 минут: открутить тумбу, переставить столешницу, защелкнуть коммуникационный модуль — готово.
- Быстрый рост: добавили 1–2 секции по 600 мм — и у вас еще два места хранения и розеточный блок.
- Совместимость: вытяжные шкафы с типовыми посадочными размерами, островные и пристенные столы стыкуются без «самодельных прокладок».
- Масштабирование без простоев: сначала мебель, потом подключение инженерки к «спайну», монтаж по очередям.
Для проектирования закладывайте «воздушный» запас 10–15% по длине столов и 20–30% по розеткам. Это стоит копейки на старте, но сберегает дни на перестройке.
Эргономика и безопасность рабочих мест в лаборатории
Лаборант проводит за микроскопом по 6 часов. Если стол ниже нормы и нет подставки для ног — к вечеру ноет спина, а точность движений падает.
Комфорт начинается с высот: 750 мм для сидячей работы, 900 мм — для стоячей. Регулируемые столы в диапазоне 650–900 мм закрывают большинство сценариев, стулья — с диапазоном 450–650 мм и кольцевой подставкой. Зона досягаемости — 400–600 мм от переднего края столешницы; все часто используемое — в этом секторе. Освещенность не ниже 500 лк на рабочей поверхности, блики — под контроль рассеивателями. Важный момент — акустика: вытяжной шкаф с уровнем шума до 55–60 дБ(A) заметно меньше утомляет персонал.
- Проходы: 1200 мм для основных коридоров, 900 мм минимум у стен, 1500 мм вокруг островов с интенсивным трафиком.
- Безопасность: аварийный душ и фонтанчик для глаз в пределах 10 секунд/до 15 м, открытый доступ без порогов.
- Вытяжки: стабильная скорость входного потока 0,5 м/с при рабочем проеме, сигнализация о падении тяги.
- Хранение реагентов: ниже уровня плеч, тяжелое — на нижних полках, кислотные шкафы — с вентиляцией и поддонами.
- Кабель-менеджмент: розетки с УЗО, маркировка линий, защита от проливов, заземление антистатических зон.
И еще нюанс: кромки столешницы с фаской 2–3 мм уменьшают утомление запястий, а радиусные углы спасают халаты и кожу.
Цена, сроки поставки, монтаж и гарантийное обслуживание
Бюджет считается не «за комнату», а за комплект: каркасы, столешницы, тумбы, вытяжки, мойки, сервисные модули, аксессуары и монтаж. Цена лабораторной мебели по практике: 45–80 тыс. ₽/п.м. для компакта HPL, 70–120 тыс. ₽/п.м. для эпоксидной смолы, вытяжные шкафы — 250–600 тыс. ₽ в зависимости от ширины и автоматики. Сервисный «спайн» — 80–150 тыс. ₽/п.м. в зависимости от наполнения.
Сроки: типовые решения — 4–6 недель на производство, 1–2 недели на логистику; нестандарт по чертежам — 8–12 недель. Монтаж одной комнаты 30–50 м² обычно занимает 2–4 дня с пусконаладкой вытяжек. Если по-простому — закладывайте «буфер» в 10% к срокам на стыковку с инженерными службами здания.
Гарантия — 24–36 месяцев на мебель и механику, 12–24 месяца на автоматику вытяжных шкафов. У добросовестных поставщиков есть расширенная программа до 5 лет: ежегодный осмотр, регулировка створок, проверка скорости 0,5 м/с, смазка направляющих, замена уплотнителей. Должны быть: паспорта, инструкции, протоколы испытаний, сертификаты соответствия лабораторная мебель ГОСТ, ведомость ЗИП и перечень расходников.
- Условия оплаты: предоплата 50%, отгрузка 40%, 10% — после приемки.
- Приемка: проверка комплекта по BIM-спецификации, акт по нагрузкам/уровням/притоку–вытяжке, фотофиксация узлов.
- Сервис: SLA на выезд 48–72 часа, склад петель/направляющих/ручек на 10 лет, доступ к библиотеке BIM-семейств для будущих дооснащений.
Итог простой: начинайте с модели, выбирайте материалы под химнагрузку, думайте модульно — и гарантия будет не строчкой в договоре, а реальным спокойствием. Когда нужна ясность «сколько стоит» и «когда будет», попросите смету из BIM: она честнее любой «вилки» на словах.
