BIM проектирование лаборатории: этапы, задачи и сроки

На площадке монтажники уже вешают воздуховоды, а технолог внезапно меняет перечень реактивов. Через час обнаруживается, что под мойкой не влезает сифон и не сходятся высоты бортов столешниц.

Чтобы таких «сюрпризов» не было, BIM проектирование лаборатории связывает архитектуру, инженерку и мебель в единую модель. В ней у мебели есть реальные габариты, вылеты дверок, зоны обслуживания, точки подключения воды, сжатого воздуха, электро- и слаботочки. Мы закладываем LOD 300–400 для ключевых позиций, настраиваем «семейства» с параметрами материалов столешниц и химстойкости, проверяем пересечения с коробами, трапами и вытяжными системами. На выходе — планы, 3D, спецификации, экспликации помещений и ведомости отверстий, которые не спорят друг с другом.

1. Обследование и ТЗ: замеры, опрос процессов, перечень оборудования и реактивов, требования к вытяжке.
2. BIM-модель: семейства мебели с MEP-коннекторами, LOD по зонам, разгрузка в IFC/Revit.
3. Координация: clash detection мебели с воздуховодами, канализацией, кабельными лотками.
4. Выпуск: компоновки, спецификации, точки подключений, монтажные задания.
5. Авторское сопровождение: оперативные изменения, ведомость замен, актуализация листов.

По срокам ориентиры такие: до 300–500 м² — 2–4 недели на модель и выпуск базового комплекта, крупные объекты 1 000+ м² — 6–10 недель с координационными сессиями. В реальности сроки больше всего «едят» согласования перечня процессов и нестандартных узлов вентиляции. Если по-простому: чем раньше утверждены типы столешниц, вытяжные шкафы и высоты бортов, тем быстрее идет MEP-координация.

Важный момент: сразу «прошиваем» модель артикулами реальной продукции — это ускоряет закупку, а логистика и производство не «стреляют» в темную. BIM проектирование лаборатории здесь работает не как эстетика, а как контрольная точка бюджета и сроков поставки.

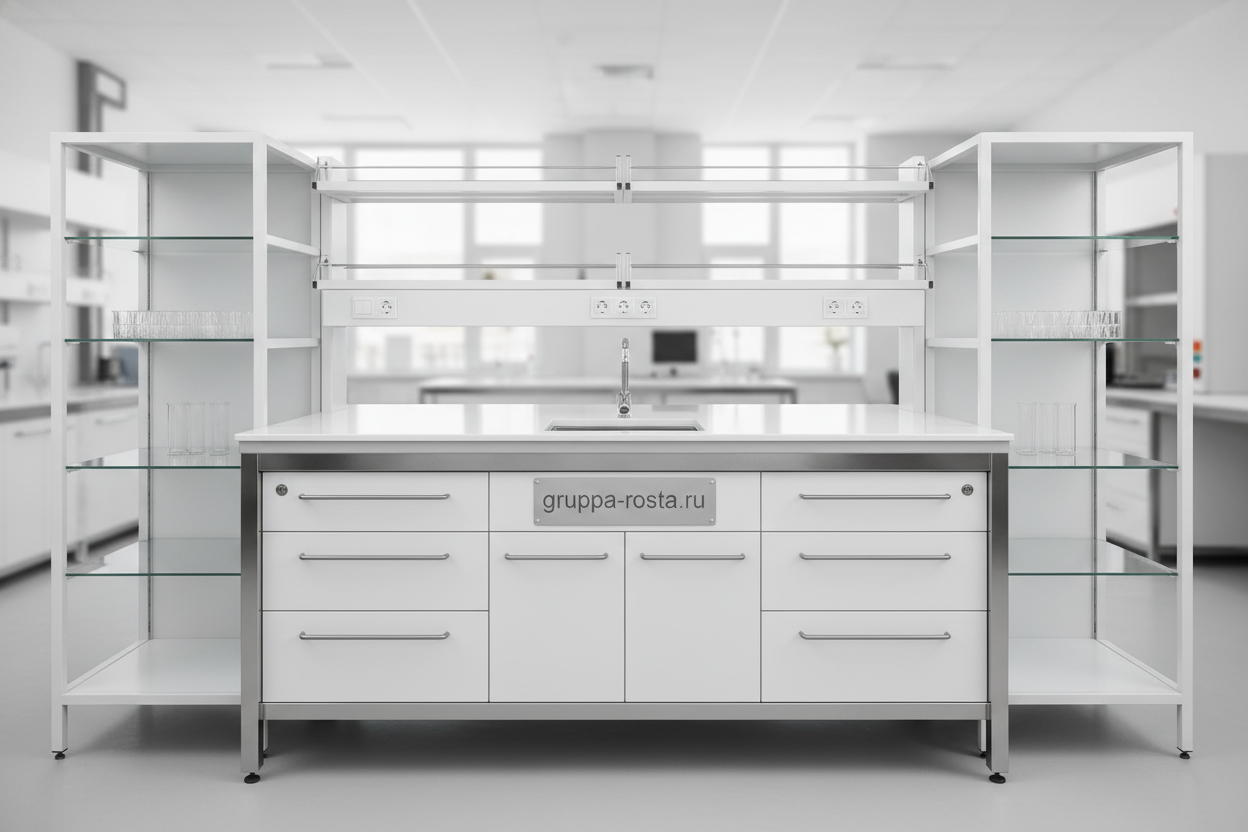

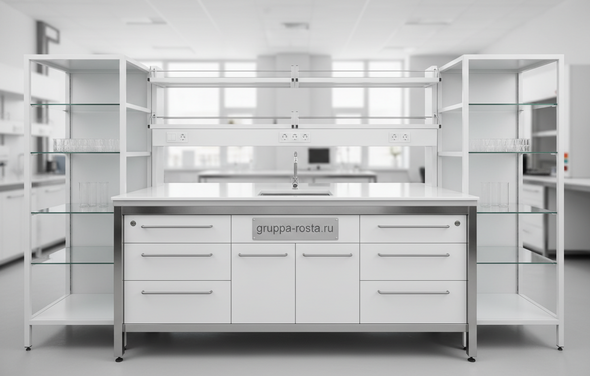

Выбор лабораторной мебели по назначению и материалам

Химик проливает 37%-ную соляную кислоту на стол, вытирает через минуту — и на дешевой ЛДСП остается матовое пятно. С правильной столешницей следов нет вообще.

Материал подбирают от процесса. Для общей химии — фенолформальдегид (phenolic resin) или керамогранит: устойчивы к H₂SO₄, HCl, ацетону, выдерживают 200–300 кг равномерной нагрузки и падение 500 мл колбы с высоты 30–40 см. Для кислотных моек и подготовки — полипропилен (PP) и нержавеющая AISI 316; для микробиологии — гладкие, легко дезинфицируемые поверхности без пор. Нержавеющая AISI 304 подходит под водные среды и пищхимию, но не дружит с хлорсодержащими реагентами — учитывайте это. Ящики — на шариковых направляющих с нагрузкой 30–45 кг, вентиляционные шкафы для кислот — с организованной вытяжкой и 6–10 крат/час воздухообмена внутри корпуса.

Весы на 0,1 мг любят тишину — ставьте их на антивибрационные столы с гранитной плитой. Регулируемая высота 650–950 мм спасает, когда за одним столом работают сотрудники разного роста; часто это видно сразу по посадке. Если по-простому, сначала фиксируем процесс, потом — материал и уже после фурнитуру. А где лабораторная мебель купить — вторично, важнее правильно составить спецификацию по узлам и рабочим средам.

• Неагрессивная аналитика: HPL-постформинг/фенол, раковина — нержавеющая сталь.
• Кислоты/щелочи: фенол/керамика, раковина и сифон — PP, арматура — PVDF/PTFE.
• Микробиология: гладкие кромки, минимум стыков, моющиеся цоколи.
• Органические растворители: фенол/керамика, взрывозащищенные вытяжные шкафы по проекту.
• Грубая механика: керамика/сталь, стол выдерживает ударные нагрузки, кант 3 мм.

Соответствие ГОСТ, санитарным нормам и стандартам

Пожарный инспектор просит сертификаты, а технический надзор — протоколы химстойкости. Бумаги в порядке — отгрузка проходит без пауз.

Базовый каркас — соответствие ТР ТС 025/2012 «О безопасности мебельной продукции» и общим требованиям ГОСТ 16371 к мебели. Вытяжные шкафы проектируем и сдаем по ГОСТ Р EN 14175 (устойчивость, герметичность, скорость потока). Требования к уборопригодности, моющимся поверхностям и кратности воздухообмена берем из действующих санитарных правил и проектных норм по вентиляции зданий — без глянца, только то, что реально проверяют. Ключевая формулировка в документах — «ГОСТ лабораторной мебели» и протоколы химической стойкости столешниц; они подтверждают, что рабочие поверхности не разрушаются при контакте с типовыми реагентами.

• Проверочный чек-лист: декларация ТР ТС 025/2012, паспорт изделия, протоколы химстойкости, соответствие скорости фронтального потока для вытяжных шкафов 0,4–0,6 м/с, заземление и маркировка розеток, моющиеся цоколи и фартуки.
• Важный момент: документы не «догоняют» поставку; закладывайте их в график вместе с изготовлением, чтобы приемка шла в один заход.

Модульность, масштабирование и индивидуальное производство

Сегодня в комнате — две линии рабочих мест, через полгода сюда встает хроматограф и вытяжной шкаф. Модульная система либо спасает, либо заставляет все делать заново.

Оптимальный шаг — 450/600/900 мм по ширине модулей, глубина 600–750 мм. Подстолья на раме с сервисной зоной 80–120 мм для скрытой прокладки воды, газа и электрики; цоколь регулируется на ±20 мм для идеального горизонта. Навесные модули — на единой рейке, чтобы переставлять шкафы за 15 минут, без сверления новых отверстий. В BIM это отражается параметрическими семействами: меняем ширину, петли, тип ручек и материал столешницы — спецификация пересчитывается автоматически.

Серийные изделия дают лучший срок: 10–25 рабочих дней на изготовление под выбранный цвет RAL и конфигурацию. Индивидуальные решения (нестандартная глубина 800–900 мм, вырезы под приборы, интеграция моек в сплошную керамику) занимают 30–45 рабочих дней и требуют опытных технологов; в реальности так сокращают простои, когда приборы уже закуплены.

• Индивидуализация оправдана, когда: прибор диктует высоту борта; нужна химстойкость к конкретному реагенту; требуется сплошная столешница 3–4 м без стыков; проектом предусмотрены специальные борта/лотки сбора проливов.

Логистика, доставка по РФ и особенности монтажа

Фура тронулась из Подмосковья — через три дня температура в Новосибирске −25 °C, а разгрузка во двор без пандуса. Если не продумать упаковку и подачу, монтаж сдвинется на неделю.

Для «длинной» географии работает простое правило: доставка лабораторной мебели по России — это не только километры, но и правильная тара. Корпуса — в деревянных обрешетках, столешницы — в вертикальных кассетах с виброгасящими прокладками, фурнитура и мойки — в маркированных ящиках. Реальные сроки: 3–7 дней по ЦФО/ПФО, 8–14 — Урал/Юг, 12–25 — Сибирь/Дальний Восток, до 30 — труднодоступные регионы. Страхование груза, температурный режим для керамики и фенола (не ниже −15 °C без длительной стоянки), фотоконтроль отгрузки — обязательны.

• Монтаж пошагово: разгрузка и прием по упаковочным листам; расстановка по BIM-плану; нивелирование столов (допуск ±2 мм/м); сборка и навеска модулей; установка и анкеровка вытяжных шкафов; подведение воды/канализации/электро/газов; пуско-наладка (для шкафов — проверка скорости 0,4–0,6 м/с по створу); финальная уборка и сдача по чек-листу.
• Часто это видно сразу: если не зарезервировать окно лифта и не согласовать время с охраной объекта, бригада теряет день. Планируйте подачу этажами и заранее проверьте габариты кассет со столешницами.

Риски и как их закрыть: зимние дороги — только утепленные фуры; крошечные дверные проемы — проверяем по модели и делаем разборные рамы; отсутствие воды в день монтажа — перенос узлов с «сухой» сборкой на другой участок. Если по-простому, логистика начинается не на рампе, а в спецификации и BIM-плане.

Цена, коммерческие условия и типичные ошибки при оснащении

Бюджет жесткий, а надежность никто не отменял. Выбираем не «самое дешевое», а «под задачу» — это и есть экономия на переделках.

На стоимость влияют материал столешницы, фурнитура, вытяжка и логистика. Лабораторные столы цена колеблется сильнее всего из‑за материала и нагрузки; вытяжные шкафы — из‑за аэродинамики и автоматики. Для прозрачности приведем ориентиры, чтобы быстрее оценить смету без долгих переписок.

Коммерческие условия обычно такие: предоплата 50–70%, остаток — после поставки/монтажа; срок изготовления 10–25 рабочих дней для серийных позиций и 30–45 дней для нестандарта; гарантия 24–36 месяцев; сервис — выезд в течение 3–5 рабочих дней. В комплект закрывающих входят паспорта, декларации ТР ТС 025/2012, инструкции по эксплуатации и монтажные акты. Если нужна лабораторная мебель купить быстро — держите запас стандартных модулей в спецификации, это ускоряет производственный слот.

• Типичные ошибки: выбор столешницы «на глаз» — фенол против керамики неравноценен по химии и термоудару.
• Игнорирование инженерки: нет точки воды — мойка простаивает; нет вытяжки — шкаф превращается в дорогой шкафчик.
• Недооценка веса приборов: 300+ кг на метр — нужен усиленный каркас, иначе прогиб и перекос ящиков.
• Слабая логистика: без обрешетки керамика приезжает битой; без страховки — спор затянется.
• Отсутствие запаса модулей под рост: через полгода расширение, а модули «в упор». Если по-простому — закладывайте резерв 10–15% по длине линий.

И последнее: проверяйте соответствие проектной документации и фактической поставки по спецификациям из BIM. Так бюджет, сроки и качество сходятся без лишних эмоций — и лаборатория работает с первого дня.
