BIM проектирование лаборатории по ГОСТ: ключевые требования
На планёрке у генподрядчика две минуты на ответ: «Пройдёт ли экспертизу?» В реальности решают не картинки, а то, как модель «знает» нормы — высоты бортов, зоны обслуживания, вытяжки и нагрузку на столы. Здесь и начинается BIM проектирование лаборатории по ГОСТ: не просто 3D, а проверяемые параметрами решения.
Если по-простому: в модели должны быть не только габариты, но и смысл. Для каждого стола, шкафа, вытяжного шкафа — материал, химстойкость, допустимая нагрузка (например, 200–300 кг на погонный метр), точки подключения (электро, вода, газ), габарит и масса, а ещё — зоны обслуживания с запасом по ГОСТ/СанПиН. На уровне проекта это LOD 300–350, на рабочке и поставке — LOD 400 с артикулами, паспортами и сертификатами.
Чтобы пройти коллизии и экспертизу, в BIM закладывают минимальные проходы (обычно 1200 мм), ширину межрядья при «спине к спине» (1400–1600 мм с учётом выдвижных ящиков), высоты борта вытяжки, скорость подсоса 0,4–0,6 м/с и кратность воздухообмена для шкафов хранения химии. Важный момент: у вытяжного шкафа показываем не только короб, но и реальный патрубок, диаметр, расход, статическое давление, а также сценарии — при закрытой и при открытой шторке. Тогда инженер ОВиК быстрее сводит сети, а ПТО не ловит сюрпризы на монтаже.
Параметры, которые обязаны быть в семействе мебели и оборудования:
- Материал поверхности и корпуса (эпоксидная смола, фенолформальдегидный композит, нерж. сталь AISI 304/316, HPL, керамогранит, PP-H) с указанием стойкости к HCl, H2SO4, NaOH.
- Допустимые нагрузки, толщина столешницы (25–38 мм), класс защиты розеток (IP44/IP54), тип фурнитуры и нагрузочная способность направляющих (30–50 кг).
- Зоны обслуживания — радиусы открывания дверец, выдвижения лотков, сектор подъёма шторки вытяжного шкафа, доступ к фильтрам.
- Подключения: количество и тип розеток, вода/стоки, газы (цвет и маркировка), вытяжка (диаметр, расход), данные для балансировки.
- Маркировка для спецификаций: код позиции, артикул, масса, габариты, класс коррозионной стойкости покрытия, требования к основанию.
Для обмена данными используйте IFC4 с корректными Pset, а нативно — семейства Revit с типоразмерами под 600/900/1200 мм. Экспертизе и службе эксплуатации помогут вложенные паспорта и ссылки на протоколы испытаний (например, ГОСТ Р ЕН 13150 для рабочих столов, ГОСТ Р ЕН 14175 для вытяжных шкафов, ГОСТ 16371 по общей мебели). Так BIM-модель сразу отвечает «требования к лабораторной мебели ГОСТ» и не зависает между отделами.
Выбор лабораторной мебели: материалы и покрытия
Классическая сцена: капля кислоты попала на стол. Если это ламинированная ДСП — белое пятно останется навсегда. Если эпоксидная столешница — вытрете салфеткой и забудете. Вот почему «как выбрать лабораторную мебель» — вопрос не про цвет, а про химию, термостойкость и сервис.
В реальности решают три параметра: химическая стойкость к вашим конкретным реагентам, термостойкость (плитки, муфельные печи, песчаные бани) и износ от механики — штативы, удары стекла, перемещения оборудования. Покрытия порошковые с толщиной 60–80 мкм по фосфатированию стали работают в большинстве «сухих» лабораторий; там, где есть пары кислот/щелочей, корпусами часто делают нержавейку AISI 304/316 или полипропилен PP-H. Кромки ящиков — ABS 2 мм, направляющие — 30–50 кг, петли — нержавеющие. Столешницы — 25–38 мм, с бортиком 3–5 мм по периметру.
| Материал столешницы | Химстойкость | Термостойкость | Где уместен | Минусы |
|---|---|---|---|---|
| Эпоксидная смола | Кислоты/щелочи, растворители — выдерживает проливы HCl 37% до 24 ч без следов | До ~180–200°C кратковременно | Химические, микробиологические лаборатории | Вес, цена выше среднего |
| Фенольный композит (HPL compact) | Широкая химстойкость, хорош с органикой | До ~160°C кратковременно | Общелабораторные, учебные | Боится длительного нагрева точечно |
| Нерж. сталь AISI 304/316 | 316 — стойка к хлоридам, кислотам; 304 — универсальна | До 300°C | Мокрые зоны, ПЦР-зоны, моечные | Царапается, «холодная» тактильно |
| Керамогранит/керамика | Отличная, не впитывает | Высокая, горячая посуда без следов | Горячие участки, пробы грунта | Хрупкость к ударам, вес |
| Полипропилен PP-H | Щелочи, кислоты — очень стойкий | До ~100°C | Шкафы под кислоты, моечные поверхности | Мягкий, чувствителен к абразиву |
Корпуса тумб — сталь 0,8–1,2 мм с порошковым покрытием, для агрессивных сред — полностью PP-H 8–10 мм или нерж. сталь. Для влажных помещений берите фурнитуру из нержавейки и оцинкованные направляющие. Покрытия: порошковая эмаль с адгезией по ГОСТ 15140, толщина 60–80 мкм; для высоких коррозионных рисков — система грунт + порошок с классом C3–C5.
Выбирая материалы, заранее составьте список реагентов и процедур. Важный момент: некоторые спирты и кетоны «едят» обычный HPL, а соли хлора со временем точечно разрушают AISI 304 — закладывайте 316 там, где есть хлориды. И не экономьте на поддонах-лотках под химхранение — они ловят проливы и спасают полы.
И да, запрос «лабораторная мебель по ГОСТ купить» в ТЗ — нормальная практика. Но реальную стойкость подтверждают не слова, а протоколы испытаний и образцы: попросите тест — каплю H2SO4, ацетона и NaOH на 24 часа на кусочке столешницы. Решение появится сразу.
Характеристики рабочих столов, вытяжек и шкафов

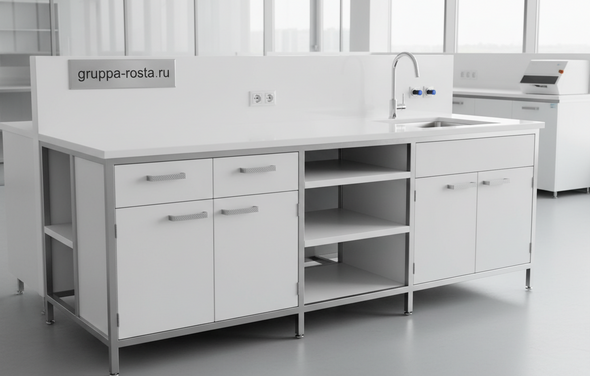

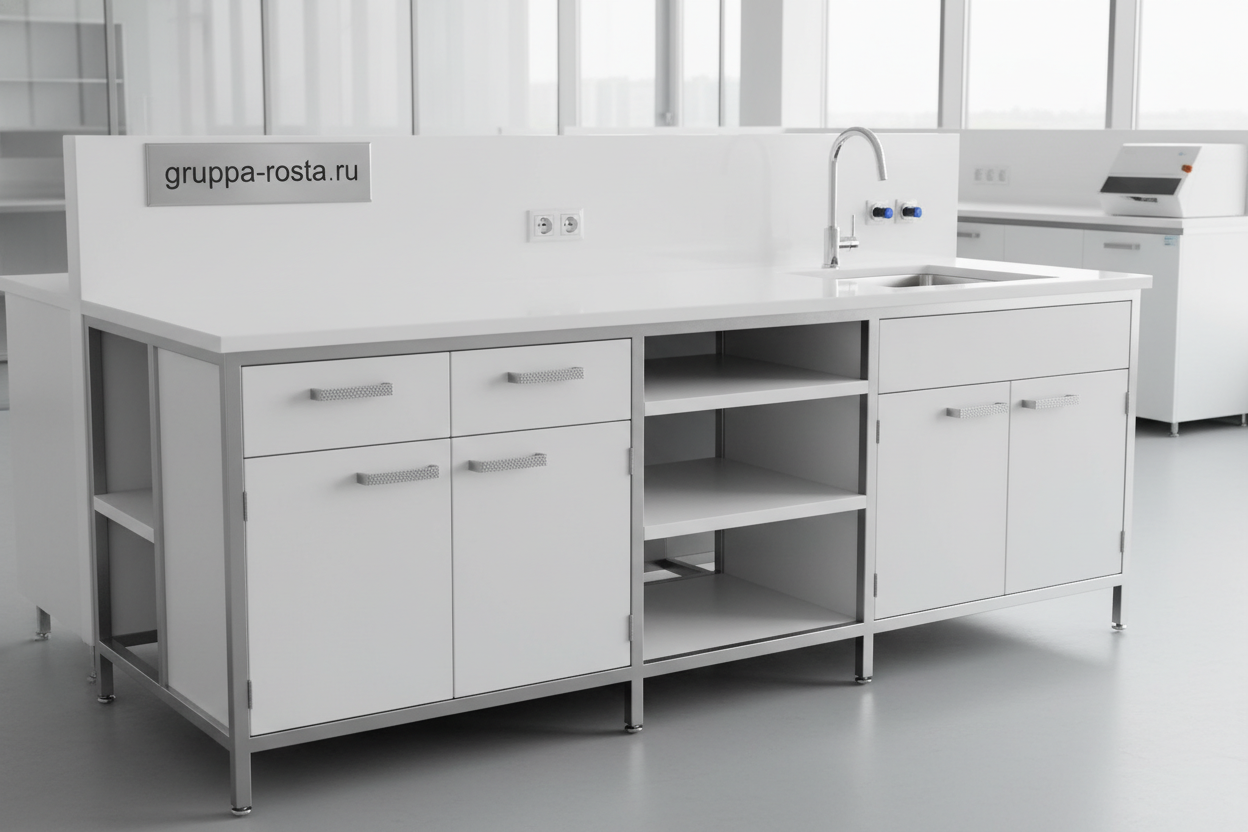

Техник ставит на стол анализатор массой 120 кг, подключает газ и сеть. Стол не дрожит, ящики не клинит, кабели не висят петлями — так должно быть. Здесь критичны несущая рама с регулируемыми опорами (по 30–50 мм хода), нагрузка 200–300 кг/п.м., жёсткая балка под оборудование и доступ к коммуникациям через сервисный канал.
Вытяжные шкафы: скорость на рабочем проёме 0,4–0,6 м/с, ровность потока по фронту, шторка раздвижная/подъёмная с противовесом, поддон и сливы из химстойкого материала. Внутренняя облицовка — HPL compact, керамика или PP-H в «кислотных» задачах; столешница — эпоксидная/керамическая/нерж. сталь с чашей и бортиком. Для рециркуляционных систем — фильтр-блок (угольные, HEPA), индикатор ресурса, датчик скорости воздуха; для канализируемых — патрубок с указанным расходом и потерями давления. Шкафы хранения химии — вентиляция 3–10 крат/ч внутри, лотки-проливники, маркировка по типам реагентов; под кислоты/щёлочи — PP-H, под ЛВЖ — огнестойкие конструкции с автомагниторами и отводом паров.
Размеры и фурнитура: модули 600/900/1200 мм, глубина 600–800 мм; высота рабочей поверхности стоя — 900 мм, сидя — 750 мм. Направляющие — полного выдвижения, 30–50 кг; петли с доводчиками; электрика — розетки IP44/IP54, УЗО 30 мА, отдельные группы для мощного оборудования. Сервисные панели со штуцерами газов цветом и маркировкой по стандарту, краны химстойкие, гибкие подводки — сертифицированные.
Эргономика, безопасность и эксплуатационные нормы
Лаборант проводит за микроскопом по 6 часов. Если стол выше на 3–4 см и свет в «тени» вытяжки — к вечеру болит шея, а ошибки в протоколах множатся. Тут эргономика — это производительность и безопасность одновременно.
Проходы — не уже 1200 мм для основных путей, межрядье при двух столах «лицом к лицу» — 1400–1600 мм с учётом выдвижения ящиков и колен. Посадочное место: высота 750 мм, глубина коленного пространства 450–600 мм, регулируемые стулья с опорой под локоть и поясницу. Освещение 500–750 лк на рабочей поверхности, равномерность не хуже 0,7; свет не должен «рвать» поток вытяжного шкафа. Если по-простому — человеку должно быть удобно дотянуться до нужного шайбы крана и розетки без потягивания.
Безопасность: розетки с крышками IP44/IP54, отдельные линии и УЗО 30 мА, химхранение разделено по классам несовместимости, на шкафах — пиктограммы. Вытяжные шкафы и локальные отсосы — с индикацией скорости, аварийной сигнализацией и возможностью аварийного отключения. Душ безопасности и фонтанчик для глаз — доступ за 10 секунд (радиус до 15 м), свободная зона 800×1200 мм. Шумы — ниже 55–65 дБА на рабочем месте, микроклимат 20–24°C и 40–60% RH.
Эксплуатационные основы по нормам и ГОСТ: устойчивость мебели к нагрузке и опрокидыванию, стойкость покрытий к моющим и дезсредствам, пожарная безопасность силовых линий, кратность воздухообмена в помещениях 6–12 крат/ч с обеспечением разрежения там, где нужно. Формально это закрывает «требования к лабораторной мебели ГОСТ», а ещё — СП по вентиляции и действующие санитарные правила. Важный момент: фиксируйте это в BIM как параметры — так эксплуатация увидит, что реально стоит и как его обслуживать.
Модульность, масштабирование и индивидуальное производство
Сегодня у вас три аналитических места, через полгода — шесть. Хорошая система мебели это выдержит без переделки пола и сетей: модуль 600/900/1200 мм, подвесные или напольные тумбы, сервисные «спайны» со вставными блоками воды/газа/электрики. Передвинуть тумбу, добавить розетки, переставить штатив — час работы, а не капитальный ремонт.
Индивидуальное производство нужно там, где есть нестандартные размеры, агрессивные среды или особые нагрузки. Производитель делает шоп-дроинги из BIM, согласует вылеты столешниц, отверстия под коммуникации, класс коррозионной стойкости покрытия (C3–C5), высоту бортов. Сроки 4–8 недель от согласования до монтажа, на пилотах уместен мокап одного «рабочего места» и тест химстойкости. В реальности это дешевле, чем потом менять целый ряд столов из‑за одного неучтённого прибора.
Цена, логистика, монтаж и типичные ошибки
Финдир спрашивает: «Во сколько обойдётся метр лаборатории?» Приведём вилки, чтобы зафиксировать порядок цифр, а не иллюзии. Рабочий стол с химстойкой столешницей — 60–120 тыс. ₽ за пог. метр; вытяжной шкаф — 350 тыс.–1,2 млн ₽ в зависимости от ширины, материалов и автоматики; шкафы химхранения — 60–250 тыс. ₽; сервисная шина — 100–300 тыс. ₽ за секцию. Доставка, шефмонтаж, пусконаладка — ещё 8–15%.
Логистика банальна, но критична: проверяем грузовые лифты, проёмы не уже 800 мм, нагрузку на перекрытия (особенно под керамику и камень), график «грязных» и «чистых» работ. Упаковка — деревянные ящики, демпфирование столешниц, маркировка мест. Монтаж 50–100 м² мебели занимает 2–4 дня бригадой из 3–4 человек, потом — герметизация швов, подключение сервисов, балансировка вытяжки, протоколы измерения скорости.
Когда в ТЗ пишут «лабораторная мебель по ГОСТ купить», стоит сразу уточнить состав реагентов, список оборудования с массой и пусковыми токами, план СКС и заземления. Иначе экономия на выборе материалов легко превращается в простои и переделки. Важный момент: резервируйте 15–20% мощности по электрике и вентиляции — лаборатории всегда растут.
- Нет коллизий в BIM: не учтены зоны обслуживания вытяжек, ящики бьются о стойки, проход заужен до 900 мм.
- Неправильные материалы: HPL там, где нужна эпоксидка; AISI 304 в солях хлора вместо 316; ЛДСП в мокрой зоне.
- Недооценка нагрузок: лёгкая рама под тяжёлый прибор, направляющие на 20 кг под ящики с реактивами.
- Вентиляция «по площади», без учёта вытяжных шкафов и шкафов ЛВЖ; нет места под воздуховоды и шумоглушители.
- Нет протоколов химстойкости и паспортов — служба охраны труда заворачивает при приёмке.
Чтобы не попасть, зашивайте требования в BIM и в договор. Пропишите сервис: гарантия 24–36 мес., сроки поставки ЗИП, регламент ТО вытяжек и фильтров. И помните: ответ на вопрос «как выбрать лабораторную мебель» всегда начинается с технологий и реагентов, а не с каталогов.
