Почему BIM важен при проектировании лабораторий
На стадии планировки все выглядит просто: столы вдоль стен, вытяжные шкафы у окна, мойка — где-то рядом. А потом проект сталкивается с реальностью: воздуховоды не пролезают, над столом попадает кабель-канал, а тележка не разворачивается. BIM проектирование лаборатории снимает эти «сюрпризы» до стройки — в модели.
Ценность BIM здесь в связке «архитектура — инженерка — мебель — безопасность». Модель помогает проверить конфликты МEP с каркасом столов и вытяжных шкафов, пройтись по путям эвакуации, учесть радиусы поворота тележек и автоклавов. Важный момент: лаборатория — не только столешницы, это коммуникации, нагрузки, химстойкость и сервисные коридоры. Когда мебель зашита в общую модель, вы рано видите риски: например, что бортик столешницы перекроет трассу капельной воды, а высота reagent-shelf пересечется с трассой приточки. В реальности это экономит недели на перепеределках.
- Проверка коллизий: каркасы столов vs. кабельные лотки и вентиляция
- Зоны обслуживания: 800–1000 мм проходы, выкат техники, доступ к сифонам
- Нагрузки на перекрытия: тяжёлое оборудование 300–800 кг с распределением по опорам
- Паспорта параметров мебели в модели: материалы, химстойкость, точки подключения
Как выбрать лабораторную мебель от производителя
Закупщик видит коммерческие — «похоже на одно и то же». Инженер из эксплуатации — нет, потому что знает: у одного производителя регулировка по высоте 70–95 см с шагом 10 мм, у другого — только проставки, а это уже другой эргономический сценарий. Поэтому, если по-простому, критично идти не от картинки, а от задач и рисков помещения.
Лабораторная мебель от производителя — это не только цена. Смотрите на портфель реализованных лабораторий сопоставимого класса чистоты и химических нагрузок, на доступность BIM‑семейств (Revit/IFC) и на то, как быстро делают нестандарт: например, стол под колонну УЖХ с антивиброопорами и вытяжным коробом. Уточните, как они подтверждают химстойкость: протоколы испытаний, реальные образцы, список реагентов с концентрациями.
- Сформулируйте ТЗ: габариты, типы работ, перечень реагентов, перечень приборов с массой и тепловыделением.
- Запросите BIM‑модели семейств с параметрами: материалы, LOD, точки подключения, масса.
- Попросите образцы столешниц и покрытий, проведите мини‑тест: капля H2SO4 37%, ацетон, NaOH 20% на 24 часа.
- Проверьте сервис: сроки гарантий (обычно 3–5 лет), наличие склада запчастей, SLA по выездам.

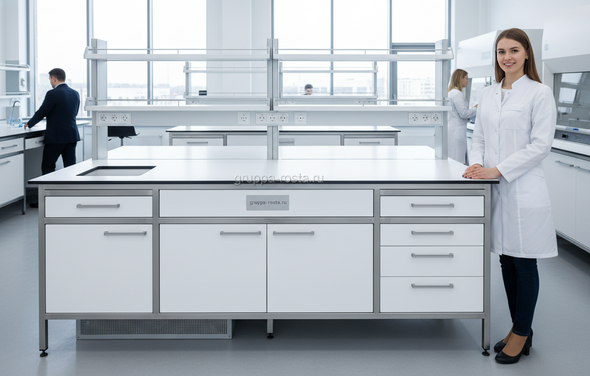

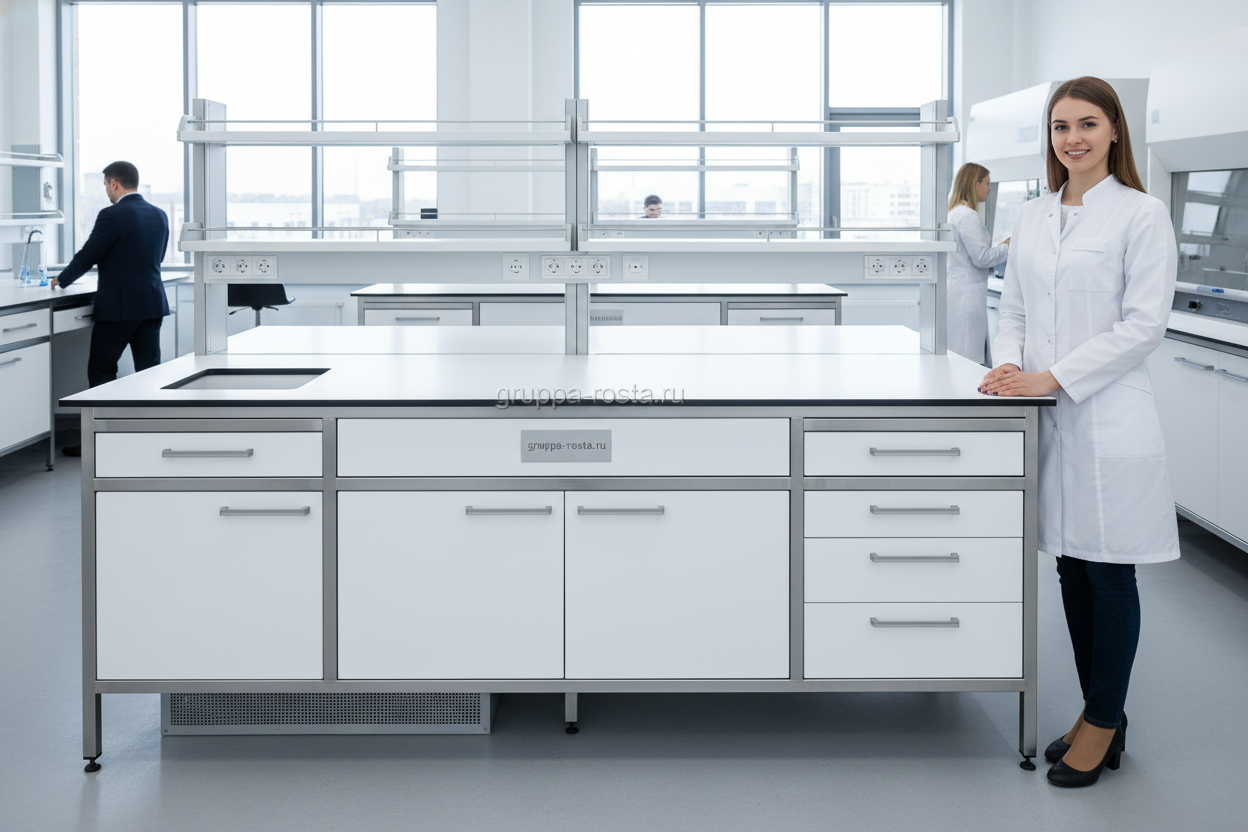

Когда решаете купить лабораторный стол, сравнивайте не «стол/стол», а систему: каркас (толщина стали), тип столешницы (эпоксидная/керамика/HPL), фурнитура (нагрузка ящиков 30–45 кг), регулируемые опоры, электрификация и вытяжные модули. Часто это видно сразу по деталям — например, у добротного стола защитный борт 3–5 мм без щелей, а кромки запаяны по периметру.
Требования, ГОСТы и нормативы для мебели
Лаборант тянется за реактивом на верхней полке, рукав задевает колбу — борт спасает поверхность, а качественная столешница не вспучивается от кислоты. Нормативы как раз про это: безопасность, устойчивость, долговечность. И да, документы лучше «вшивать» прямо в BIM-параметры мебели.
Базовый документ по мебели — ГОСТ 22046-2002 «Мебель лабораторная. Общие технические условия» (его часто ищут как «ГОСТ лабораторная мебель»). Плюс общие: ГОСТ 16371-2014 «Мебель. Общие технические условия», ГОСТ 12.2.033 по эргономике рабочих мест, требования пожарной безопасности материалов (ГОСТ 30244 по горючести). Для покрытий и коррозионной стойкости смотрят ГОСТ 9.308 (химстойкость покрытий) и ГОСТ 9.401 (испытания в соляном тумане). Европейские аналоги: EN 13150 (рабочие столы) и EN 14727 (шкафы/тумбы).
- Эргономика: высота рабочих поверхностей 750/900 мм, глубина 600–750 мм, проходы ≥ 900 мм.
- Безопасность: радиусы скругления кромок ≥ 2 мм, химстойкие поверхности с пористостью, исключающей проникновение реагентов.
- Нагрузки: столешницы выдерживают точечную нагрузку 50 кг и равномерную 200–300 кг без прогиба более 2 мм.
- Вытяжные модули: устойчивость к коррозии внутри, фланцы под стандартные воздуховоды, контроль утечек.
В реальности надзор смотрит на связку «проект — спецификации — протоколы испытаний». Поэтому просите у производителя декларации соответствия, протоколы химстойкости и указание конкретных ГОСТ/EN в паспорте изделия.
Материалы, коррозионная стойкость и срок службы
Кислота проливается не по расписанию, а прямо в четверг в 16:40. Если поверхность слабая — пятно останется навсегда, а иногда и вздутие. Материал решает ресурс и стоимость владения, не только эстетику.
Каркасы делают из стали с порошковым покрытием (толщина 60–100 мкм), из нержавеющей стали AISI 304/316L для «жесткой химии» и влажных зон, а столешницы — из эпоксидной смолы, керамики, HPL с постформингом или из композитов на основе фенольной смолы. Для моек — полипропилен PP‑H или нержавейка, для полок — HPL/стекло. Эпоксидка стабильно держит H2SO4 37% и NaOH 20%, ацетон, толуол; керамика — топ по царапинам и термоудару; HPL — экономичный вариант для «сухих» работ, но чувствителен к концентрированным окислителям. Важный момент: проверяйте не только «стойкость», но и ремонтопригодность — можно ли шлифовать, менять сегменты.
| Материал | Химстойкость (примеры) | Термостойкость | Где уместен |
|---|---|---|---|
| Эпоксидная столешница | H2SO4 37%, HNO3 20%, NaOH 20%, ацетон — без следа (24 ч) | Кратковременно до 180°C | Химлабы, аналитика, кислотные зоны |
| Керамика | Высокая к большинству реагентов, устойчивость к окрашиванию | До 600°C, термоудар выдерживает | Горячие процессы, микробиология, чистые зоны |
| HPL (фенол) | Органика — ок, концентрированные кислоты — с оговорками | До 160°C кратковременно | Препараторские, «сухая» химия, учебные |
| AISI 304/316L | Соли/кислоты (316L — лучше к хлоридам) | До 400°C | Мойки, влажные зоны, биолабы |
По коррозии ориентируйтесь на испытания в соляном тумане: по ГОСТ 9.401 типовые значения для порошкового покрытия — 240–480 часов без подпленочной коррозии; нержавейка 316L уверенно переживает солевой туман, но требовательна к швам и полировке. Нагрузочная способность: добротный стол держит 200–300 кг равномерной нагрузки, тумбовый ящик — 30–45 кг на направляющую (не «по паспорту фурнитуры», а реально на изделии). Срок службы мебели при нормальной эксплуатации — 10–15 лет; столешницы из эпоксидки и керамики — дольше, при условии регулярного сервиса уплотнений и арматуры.
Не забудьте про мелочи: кислотоупорные сифоны, химстойкие уплотнители (EPDM/FKM), бортики 3–5 мм, плинтусы с герметизацией. Эти детали в сумме определяют, будет ли лаборатория держать классность и чистоту лет пять или все пятнадцать.
Модульность, масштабирование и интеграция в BIM
Проект растет: сегодня 8 постов, через год — 12. Если база модульная, вы всего лишь докупаете два модуля, переставляете тумбы и добавляете точку воды. Если нет — начинается «генеральная переделка» с простоями.
Модульная лабораторная мебель строится на стандартизированных шагах 450/600/900 мм, высотах 750/900 мм и сервисных зазорах 50–100 мм. Это важно для BIM: семейства должны иметь параметрическую ширину, высоту, глубину, подключаемые коннекторы (вода, канализация, электричество, газ), а также «зоны обслуживания» как объёмы-ограничители. Удобно, когда у производителя есть LOD 200/300 для планирования и LOD 400 для деталировки, плюс экспорт IFC с классификацией OmniClass/UniClass и заполненными свойствами COBie. В реальности это ускоряет экспертизу и согласования.
- Сетки: привязка модулей к координационной сетке 600 мм, минимальные доборные элементы 150/300 мм.
- Параметры: уникальная марка, материал, масса, точки подключения, нагрузочная способность, код ОКПД2.
- Проверки: коллизии с воздуховодами, радиусы выкатной техники ≥ 1200 мм, зоны доступа к сифонам 400×400 мм.
- Сценарии расширения: «как добавить 20% постов без переноса коммуникаций» — проверяется в модели заранее.
Цена, логистика, монтаж и примеры проектов
Бюджет всегда конечен. Но разница в цене между «просто стол» и «правильная система» — это не наценка за шильдик, а материалы, фурнитура, сервис и риски простоев. Считать стоит ТСО: покупка + монтаж + эксплуатация + простой при ремонте.
| Позиция | Описание | Ориентир цены, ₽ без НДС |
|---|---|---|
| Стол рабочий 1200×600 | Каркас сталь порошок, столешница HPL | 45 000–65 000 |
| Стол химический 1500×750 | Каркас усиленный, столешница эпоксидная | 95 000–140 000 |
| Тумба выкатная | 3 ящика, направляющие 45 кг | 28 000–45 000 |
| Модуль мойки | Столешница керамика, мойка PP‑H | 120 000–180 000 |
| Полка реагентов 2‑ярусная | С розетками и подсветкой | 35 000–60 000 |
Логистика: стандартный срок производства 4–8 недель, для нестандарта — до 10–12. Поставка обычно в сборе узлов или flat‑pack с маркировкой, подъем — лифтом или поэтажно, упаковка — ударопрочный картон + пена, на столешницы — деревянные обрешетки. Монтаж бригады 2–4 человека: 10–15 рабочих мест — за 2–3 дня с подключением воды/канализации и калибровкой опор. Гарантия 3–5 лет, на столешницы — отдельные условия.
Кейс‑картинка без воды:
- Микробиология, 120 м²: 14 постов, столешницы HPL + керамика в «мокрых» зонах; выпуск 6 недель, монтаж 3 дня, простоев ноль.
- Фарма R&D, 600 м²: эпоксидка, вытяжные шкафы, нержавейка 316L у моек; BIM‑координация с MEP, 2 итерации коллизий, экономия 11% времени на стройке.
- Университет, 18 рабочих мест: модульная схема на шаге 600 мм, «резерв» под +20% мест; через год добавили два стола без переноса коммуникаций — 1 день работ.
Если задача стоит «сделать и забыть на годы», берите систему с подтвержденной химстойкостью, BIM‑семействами и понятной сервисной схемой. Тогда «лабораторная мебель от производителя» — это не просто поставка, а управляемый проект с прогнозируемым результатом.
