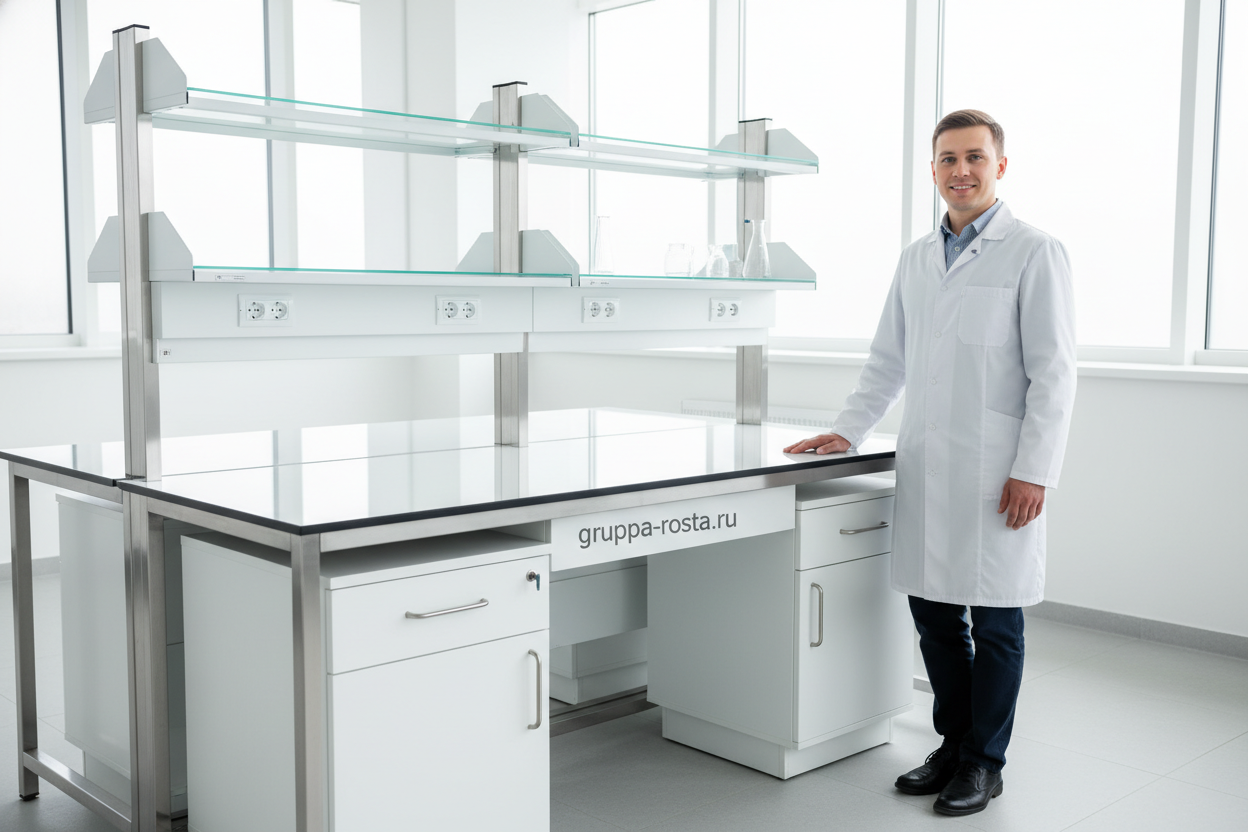

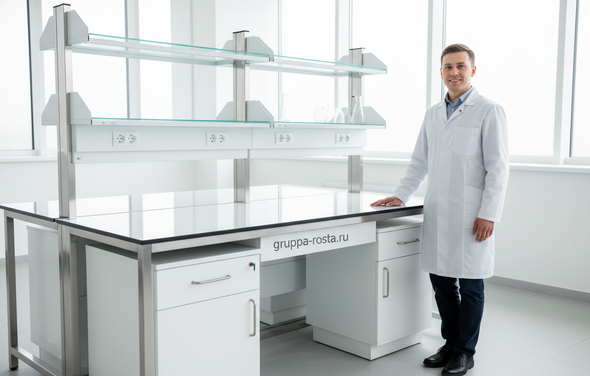

BIM-проектирование лабораторной мебели: ключевые этапы

Модель открыта, сроки горят, а вытяжной шкаф врезается в воздуховод на отметке +2,9. В реальности это минус неделя и переделка трасс, если не отловить коллизию в BIM заранее.

Если по-простому, лабораторная мебель BIM проектирование — это не «красивый рендер», а параметрическая сборка изделий с точными габаритами, зонами обслуживания и инженерными коннекторами. Сначала собирают требования: перечень процессов, перечень реактивов и нагрузок, санитарные классы помещений, требования к вытяжке и газам. Затем фиксируют правила: уровни детализации (LOD/LOI), стандарты именования, формат обмена (IFC/BCF), состав атрибутов для эксплуатации (серийники, материалы, масса, паспорта). Дальше — контент: создаются семействa мебели (столы, тумбы, вытяжные шкафы, моечные посты) с вариантами столешниц, каркасов и подключений.

Ключ к безошибочной координации — закладывать невидимое: охранные зоны вытяжек, углы открывания дверец, вылет ящиков, сервисные короба и радиусы гибов шлангов. Часто это видно сразу на коллизионном отчёте: дверь лабораторного шкафа бьётся о стойку кабель-канала, а мойка упирается в сифон фальш-пола. На 4D-этапе добавляют монтажную последовательность (что заносим первым, где требуется разборка на модули), на 5D — бюджеты, чтобы видеть эффект от выбора другой столешницы или фурнитуры.

• Техническое задание: процессы, перечень оборудования, классы чистоты, требования охраны труда.
• Правила моделирования: LOD 300–400 для мебели, IFC-координаты, кодировка по классификатору (ОКПД2/внутренний).
• Семейства: параметрические модули 450/600/900 мм, типоразмеры вытяжек, варианты столешниц (эпоксидка, компакт-пластик, керамика).
• Инженерные коннекторы: вода, канализация, газы, электрика, вытяжка; зоны обслуживания и высоты подводов.
• Clash detection: двери/ящики vs. стойки, воздуховоды vs. шкафы, мойки vs. сифоны, плинтусы vs. опоры.
• Выходные данные: спецификации с атрибутами, листы сборок, карты монтажа, инструкции и паспорта изделий.

Важный момент: атрибуты для эксплуатации вносятся на стадии проекта — инвентарные номера, материалы, масса, гарантия, регламенты ТО. Благодаря этому службе эксплуатации не нужно собирать данные по крупицам после ввода.

Требования и ГОСТы для лабораторной мебели в России

Приёмка. Инспектор открывает дверцу тумбы, меряет зазоры и спрашивает протокол химстойкости столешницы. Документов нет — изделие уезжает обратно на доработку.

Нормативная база для лабораторий составная: требования безопасности труда (ССБТ), санитарные правила, пожарные нормы, электротехника и вентиляция. По мебели — профильные ГОСТы на прочность, стабильность, стойкость покрытий и фурнитуры, требования к эргономике; по столешницам — протоколы химстойкости к кислотам/щёлочам/растворителям, термостойкость. Должны быть паспорта, инструкции, гарантийные обязательства и маркировка. В документации и закупке это фигурирует как «лабораторная мебель ГОСТ и санитарные требования».

Что проверяют на практике: устойчивость (не опрокидывается при выдвижении полной колонны ящиков), несущая способность (стол — не менее 200 кг статической нагрузки, шкаф — согласно паспорту), отсутствие острых кромок, класс пожарной опасности материалов (для облицовок и кабель-каналов), стойкость к моющим и дезсредствам. Для вытяжных шкафов — скорость подсоса и корректность подключения к вентиляции; для электрооснащения — степень защиты розеток, маркировка линий, соответствие ПУЭ.

• Санитарные требования: гладкие моющиеся поверхности, влагостойкость, устойчивость к дезинфектантам, отсутствие скрытых полостей.
• Безопасность труда: устойчивость, фиксаторы, ограничители хода, допустимые нагрузки, защита от защемления.
• Пожарная безопасность: группы горючести/дымовыделения материалов, правильная трассировка кабелей и газовых линий.
• Электрика: заземление, УЗО для мокрых зон, подписи розеточных групп, проводники нужного сечения.
• Документы: паспорт изделия, протоколы испытаний столешниц, сертификаты материалов, инструкции по эксплуатации.

Важно: ссылаться на актуальные редакции норм и прикладывать копии протоколов в состав заявки. Это экономит недели на переписку и переутверждение.

Материалы и сравнение: стойкость, химзащита и срок службы

Колба с 20% хлорной кислотой опрокинулась на стол. Через минуту поверхность либо без следа протёрли, либо остаётся матовое пятно — и это уже повод для рекламации.

Материал столешницы — половина успеха. Эпоксидная смола держит большинство кислот и выдерживает горячие тигли; компакт-пластик (HPL на фенольном ядре) устойчив к ударам, легче и тише в работе; керамика практически не боится царапин и высоких температур, но тяжелее и дороже; нержавеющая сталь AISI 304/316 незаменима в «мокрой химии» и микробиологии; полипропилен — для агрессивных сред и моечных постов. Каркас — стальной с порошковым покрытием или алюминиевый, фурнитура с антикоррозийным покрытием, фасады — ЛДСП/МДФ с кромкой или HPL. Часто это видно сразу: дешёвый ЛДСП в мокрой зоне разбухает по шву уже через полгода.

• Кромки и стыки — слабое место: требуйте герметизацию и подливку, особенно у моек и стойки.
• Смесители и чаши: PP/PVDF для агрессивных сред, нерж. 316 — универсальный вариант.
• Экран-поддон под реактивы спасает от «малых катастроф» и облегчает уборку.
• Каркас с порошковым покрытием 60–80 мкм держит коррозию лучше дешёвых эмалей.

Важный момент: просите протокол химстойкости именно на выбранный бренд/материал, а не «в целом на группу». Разные рецептуры ведут себя по-разному.

Как выбрать лабораторную мебель: функционал и эргономика

Лаборант сидит у микроскопа по 6 часов. Если стол низкий, к вечеру болит спина, а точность движений падает — ни о какой производительности речи нет.

Начинайте не с каталога, а с карты процессов: где готовят растворы, где хранят реагенты, какая посуда, какие приборы и массы. Из этого вытекают требования к столешницам, глубине столов (600/750/900 мм), к количеству розеток, к мойкам и полкам. Модульная лабораторная мебель упрощает конфигурацию и перестановки: тумбы на роликах, сменные столешницы, надстройки под приборы, рейлинги с газо- и электропостами. Для точных взвешиваний — анти-вибрационные столы, для электроники — ESD-поверхности и браслеты, для микробиологии — минимум стыков и гладкие материалы.

Эргономика — это рост персонала, позы (сидя/стоя), расстояние до полок и крана, свет и шум. Высота рабочих поверхностей: 750 мм (сидя), 900 мм (стоя), либо регулируемые столы 650–1050 мм. Глубина колен — не менее 450 мм; края — скруглённые; органайзеры — в зоне досягаемости 400–600 мм. Под розетки и газ — маркировка и цвет, под мойки — защита от брызг и доступ к сифону. Часто это видно сразу на планах: красивый ряд столов перекрывает путь тележке с баллонами.

• Чек-лист «как выбрать лабораторную мебель»:
  • Список операций и реагентов (что прольётся на столешницу).
  • Габариты/вес приборов (что «переедет» из старой лаборатории).
  • Инженерные точки (вода/канализация/газы/электрика/вытяжка).
  • Эргономика: высота/глубина, сидя/стоя, освещённость рабочего места.
  • Хранение: тумбы, верхние шкафы, сейфы для ЛВЖ/кислот, замки.

Важно: тестируйте пилотный модуль в реальном режиме — день работы «на живом столе» даст больше, чем десяток рендеров.

Цена, поставка и индивидуальное производство мебели

На столе три КП: разница 30%. В одном — эпоксидка, в другом — компакт-пластик, в третьем — «как у вас, но дешевле». В реальности итоговая цена вылезает из мелочей.

Что двигает бюджет: материал столешницы и моечных зон, тип каркаса (сталь/алюминий), фурнитура (направляющие полного выдвижения, доводчики), встроенные коммуникации, вытяжные шкафы, спец-решения (анти-вибрация, ESD, чистые зоны), логистика и монтаж. Цена лабораторной мебели заметно падает при тиражах и стандартизации по модулям 600/900 мм; растёт при индивидуальных высотах, радиусных кромках, нестандартных цветах RAL. BIM-контент и координация добавляют к смете, но экономят на переделках и коллизиях.

По срокам: наличие на складе — 1–2 недели; изготовление под заказ — обычно 4–8 недель в зависимости от материала и загрузки. Индивидуальное производство мебели оправдано для уникальных процессов или ограниченных помещений (ниши, колонны, низкие подоконники). Для проектов по 44‑ФЗ/223‑ФЗ закладывайте буфер на согласование ТЗ, опытные образцы и протоколы испытаний.

Совет: фиксируйте спецификацию опциями (материал, цвет, фурнитура) и просите альтернативы в той же таблице — так легко сравнить, где экономия не бьёт по ресурсу.

Монтаж, логистика, ввод в эксплуатацию и типичные ошибки

Фура приехала, поддон не пролезает в лифт, а в дверном проёме — наличник, который «не учли». Время идёт, лаборатория стоит.

Подготовка площадки — половина успеха: ровный пол (перепад не более 3 мм на 2 м), чистовые стены, выведённые точки воды/канализации/газов/электрики на нужных высотах, проверенная вентиляция. Логистика — поэтажная развозка, временные пути и защита полов. Монтаж начинается с расстановки и нивелировки каркасов, затем — столешницы, мойки, фурнитура, подключение коммуникаций. Финал — пусконаладка: проверка герметичности, заземления, электротесты, для вытяжных шкафов — замер скорости подсоса (типично 0,5 м/с у проёма) и тест на дым.

Документы при вводе: акты скрытых работ (если есть), паспорта изделий, инструкции, гарантийные талоны, журнал ТО, чек-лист обучения персонала. В BIM-проектах полезна 4D-схема заноса/сборки и набор карт узлов. Если по-простому — всё, что может сломаться при заносе или сборке, сначала прогоняем на модели и в графике.

1. Типичные ошибки:
   • Не заложили зоны открывания дверей/ящиков — проходы сужаются до 500 мм.
   • Неверные высоты подводов — сифон упирается в ящик, газовая рампа выше столешницы.
   • Стыки без герметизации — вода и реагенты уходят в щели.
   • Слабые опоры под тяжёлые приборы — стол «гуляет», весы показывают «шума» ±0,002 г.
   • Игнорирование вытяжки при расстановке — турбулентность у «грязных» операций.
   • Нет запаса комплектухи — спустя месяц негде взять петлю/направляющую той же серии.

Важный момент: принимайте не «красоту», а параметры: уровни, зазоры, усилия открывания, скорость воздуха, протечки. Это и есть гарантия, что мебель проживёт свой срок, а не просто до первой проверки.
