BIM-проектирование лабораторий: как выбрать мебель

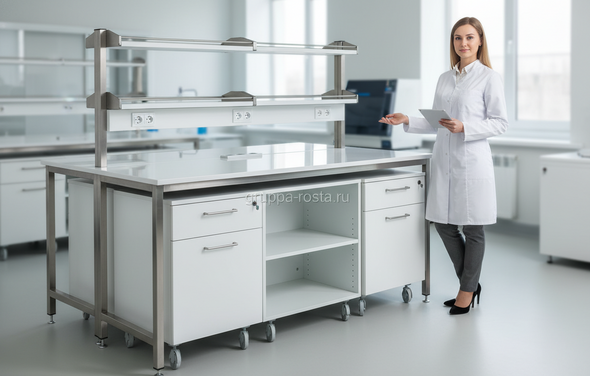

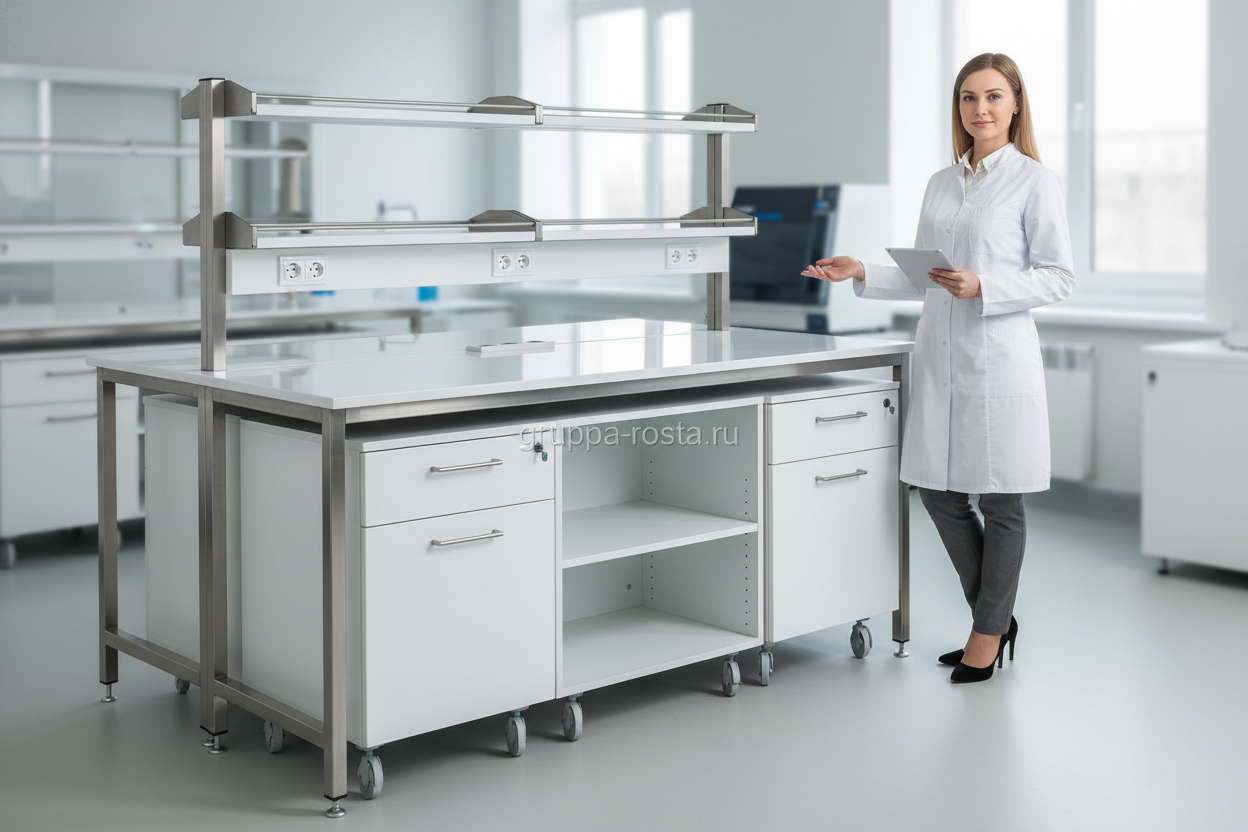

Сцена знакомая: новый корпус почти готов, проектировщик открывает модель, а заведующий спрашивает — где поставить вытяжные шкафы и хватит ли места для колонок ХPLC. В такие моменты BIM проектирование лаборатории решает не только «красоту» модели, но и то, как выбрать лабораторную мебель без сюрпризов на монтаже.
Если по-простому, мебель должна точно «садиться» в инженерку и сценарии работ: вода, кислоты, вентиляция, электричество, ИБП, газовые рампы — всё должно сойтись по высотам, нагрузкам и доступу для сервисов. В BIM это достигается за счёт параметрических семейств, правильных коннекторов и заранее оговоренных LOD/LOI. Дальше — техника: стандарты, материалы, безопасность, модульность и деньги. Ниже — выжимка, а не «вода».
Технические требования и стандарты мебели (ГОСТ, ISO)
Инспектор достаёт протокол: «Покажите соответствие шкафов и столов стандартам. Где испытания на стойкость и безопасность?». В реальности это не формальность — без норм нельзя ни запустить лабораторию, ни пройти аудит фармпроизводства.
На что ссылаться в ТЗ и BIM-модели:
- ГОСТ Р EN 13150 — рабочие столы для лабораторий: устойчивость, прочность, безопасность, размеры (в т.ч. типовые высоты 750/900 мм).
- ГОСТ Р EN 14727 — лабораторные шкафы и тумбы: нагрузки на полки, устойчивость, долговечность фурнитуры.
- ГОСТ Р 52527 — шкафы вытяжные лабораторные: безопасность, аэродинамика, испытания, скорости приточного фронта (ориентир 0,5 м/с при открытии створки 500 мм).
- ISO 14644 — чистые помещения (классы и требования к материалам и герметичности мебели в чистых зонах).
- SEFA 3, SEFA 8M — методы оценки химстойкости поверхностей и конструкций; часто это видно сразу по протоколам испытаний.
В BIM-среде закладывайте LOD/LOI не ниже 300 для мебели общего назначения и 350–400 для вытяжных шкафов и специализированных узлов. Важный момент: у семейств должны быть реальные габариты, допуски на выкат ящиков, зоны обслуживания, координаты коннекторов (V/K/WW/WN/GAS/EXH/EL), и Pset для выгрузки в спецификации (IFC4/COBie). Добавьте в ТЗ фразу «соответствие ГОСТ на лабораторную мебель подтверждено протоколами испытаний» — экономит недели на приемке.
Материалы и покрытия: сравнение и стойкость
Колба с 37% HCl опрокинулась на стол. За минуту образовалась лужица, через пять — пятно, через час — набухание. Материал решает всё: от безопасности до бюджета.
Ниже — быстрый ориентир по популярным решениям и их применению. Если задача — выдерживать сильные кислоты, щёлочи и органику — не экономьте на поверхности, иначе цена лабораторной мебели «просядет» только внешне, а потом вырастет в ремонте и простоях.
| Материал/покрытие | Химстойкость | Темп./механика | Где применять | Ориентировочная цена |
|---|---|---|---|---|
| Ламинат HPL постформинг | Средняя: выдерживает бытовые реагенты, слабые кислоты/щёлочи, уязвим к концентратам и растворителям | Темп. до ~120°C кратковременно; царапается, кромка — зона риска | Учебные, подготовительные, офисные зоны лабораторий | Низкая |
| Компакт-пластик (фенол, Trespa®/аналог) | Высокая: HCl 37%, H2SO4 96%, NaOH 30% — без видимых следов при кратком контакте | Жёсткий, не боится влаги; до ~160°C кратковременно | Общие химические лаборатории, микробио с частыми дезрастворами | Средняя/выше средней |
| Эпоксидная смола (монолит) | Очень высокая: кислоты/щёлочи/органика; стойкость к длительным лужам | Ударопрочная, до ~180°C кратковременно; тяжёлая | Аналитика, кислотные, образцовка, зоны кислотных моек | Выше средней |
| Нерж. сталь AISI 304/316 | 316 устойчива к хлоридам; 304 — осторожно с солями и кислотами | До 400°C; идеально для влажных/стерильных зон, легко санируется | Фарма, пищевые, моечные, чистые помещения | Высокая |
| Керамика (фарфор, техкерамика) | Исключительная к большинству кислот/щёлочей | Термостойкая; хрупкая к удару точкой | Сильные кислоты, высокотемпературные операции | Высокая/премиум |
| Полипропилен (PP) — корпуса/ванны | Отличная к кислотам/щёлочам; слаб к органике/УФ | Инертен, сварные швы; мягкий к царапинам | Кислотные вытяжные шкафы, травильные линии, ванны | Средняя |
Корпуса тумб — металл с порошковой эпоксиполиэфирной окраской 60–80 мкм; оцинковка — плюс к коррозионной стойкости. Фурнитура — нержавеющая или с антикоррозионным покрытием, петли не менее 80 000 циклов. Столешницы — не менее 25–32 мм (компакт-пластик) или 16–20 мм (эпоксидный монолит), нагрузка на стол — 200–500 кг равномерно. Часто это видно сразу: дешёвая кромка, тонкий металл и «играющая» полка — прямой маркер экономии не там.
Эргономика, безопасность и химическая устойчивость
Лаборант проводит за микроскопом по 6 часов. Если стол выше нормы, к вечеру ноет спина, падает точность движений и растёт брак по пипетированию. Безопасность тут начинается с банальных миллиметров.
Эргономика: высота сидячего рабочего места 730–760 мм, стоячего — 900–950 мм; свободный подколенный проход не менее 600 мм; глубина столешницы 600–750 мм (под приборы до 900 мм). Полки — в зоне досягаемости 1200–1600 мм от пола; местная подсветка 500–750 лк на рабочей поверхности. Стулья — с регулировкой высоты/угла, кольцом для ног при высоких столах, антистатические — для электроаналитики. Если по-простому: сотрудник должен дотягиваться без подъёма плеч и без «клина» в пояснице.
Безопасность и химия: вытяжные шкафы с лицевой скоростью 0,4–0,6 м/с при рабочем проёме; равномерный подсос по низу/верху, блокировки открывания при аварийной вентиляции. Электрика — розетки IP44/IP54 в «мокрых» зонах, отдельные линии для насосов/печей, ИБП для аналитики. Покрытия столешниц должны выдерживать пролития: H2SO4 96% — без видимых следов 24 часа (эпоксид/керамика), ацетон/толуол — без матирования для компакт-пластика — 10–30 минут, соответственно — по протоколам SEFA. Ноги столов — химически стойкие, с компенсаторами ±20 мм; шарнирные краны для газов — с маркировкой и блокировками.
С точки зрения BIM добавьте в семейства зоны риска: «мокрая зона», «кислотная зона», «горячая зона» с визуализацией коллизий для кабель-каналов и воздуховодов. Важный момент: отрисуйте охват двери шкафа и выкат ящика — иначе в реальности крышка автоклава упрётся в ручку тумбы, и начнутся «полевая доработка» и сколы.
Модульность, масштабирование и индивидуальное производство
Задача из практики: в 2026-м отдел расширяется, появляется новое оборудование, а мебели менять нельзя — бюджет впритык. Спасает модульность: докупили тумбы, переставили каркасы, подвели сервисы — и линия снова функциональна.
Модульная сетка: 300/450/600/900/1200 мм по фасаду — оптимум для тумб и столов; глубина 600/750/900 мм; системные рейлинги для навесного. Каркасы — сталь с быстрой разборкой; навесные коммуникационные панели — отдельным контуром, чтобы при переезде не резать стены. Навесные полки/рельсы — регулируемые шага 25–50 мм. Высота — регулируемые опоры и надстройки под приборы.
BIM-практика: семейства с параметрами ширины/глубины/высоты, сменными типами столешниц (HPL/эпоксид/керамика), вариантами дверей/ящиков, указанными грузоподъёмностями. Уровень проработки LOD 350 — с обслуживаемыми зонами и отверстиями; LOI — артикулы, масса, покрытие, группа горючести, химстойкость. Маркируйте точки подключения (вода/дренаж/вент/электро/газы) — это экономит 30–40% коллизий на стадии «координации». Индивидуальные изделия — допускайте, но в BIM фиксируйте «non-standard» с кодом версии, иначе на монтаже приедут разные ревизии.
И ещё: делите проект на «быстрые» типовые узлы и «долгие» индивидуальные. Типовые заходят за 4–6 недель, индивидуальные — 8–12. Часто это видно сразу по ТЗ: если много уникальных вырезов под приборы — планируйте запас времени и пилотный образец.
Цена, логистика, монтаж и кейсы внедрения
Тендер завтра, сроки горят, бюджет ограничен. Хочется понять реальную вилку и где не промахнуться.
Бюджет (ориентиры 2026):
- Столы лабораторные: 35 000–80 000 ₽ за модуль 1200×600 (HPL), 70 000–130 000 ₽ (компакт-пластик), 120 000–180 000 ₽ (эпоксид).
- Тумбы/шкафы: 20 000–60 000 ₽ (металл, порошок), нерж. исполнение — +40–70%.
- Вытяжные шкафы: 250 000–700 000 ₽ (стандарт), кислотоустойчивые PP/FRP — 450 000–1 000 000 ₽.
- Мойки/лабораторные краны/рейлинги: 15 000–120 000 ₽ за узел.
Полная стоимость владения включает не только «цена лабораторной мебели», но и сервис, расходники (фильтры/уплотнения), простоев при ремонтах, логистику. Логистика: упаковка на паллеты, маркировка зон (этажевая), допуск по лифтам (кабина не менее 2100×1100 мм для крупных шкафов), подъём на этаж с роспуском тары. Монтаж: 2–5 дней на 100 м² при готовой инженерке; пусконаладка вытяжных с замером скоростей и дыма; финальные акты соответствия ГОСТ и паспортов изделий. В договоре фиксируйте допуски пола ±5 мм на 2 м, точки выводов, график доступа и ответственного за приёмку.
Кейсы:
- Фарма, QC-лаборатория, 620 м². BIM библиотека с LOD 350, маркировка коннекторов, переход на столешницы из эпоксидной смолы в кислотных зонах. Сократили коллизии на 37%, запуск без доработок. Экономия 12% TCO за 2 года за счёт меньшего ремонта поверхностей.
- ВУЗ, учебные аудитории, 18 классов. Модуль 1200×600, компакт-пластик, коммуникационные панели с быстрым подключением газа и воды. Переоснастили 3 кабинета под новые методики без закупки новой мебели — просто перестройка модулей.
- Нефтехимия, аналитика, 280 м². Вытяжные шкафы PP для кислотных паров, локальная вытяжка над весами, столы на 900 мм под ИК-Фурье. В BIM учли зоны вибраций и кабельные короба — обошлись без резки столешниц на месте.
Итог простой: выбирая поставщика, просите BIM-семейства с параметрами и протоколы по ГОСТ/ISO сразу. С мебелью так же, как с приборами — мелочи решают исход проекта.
