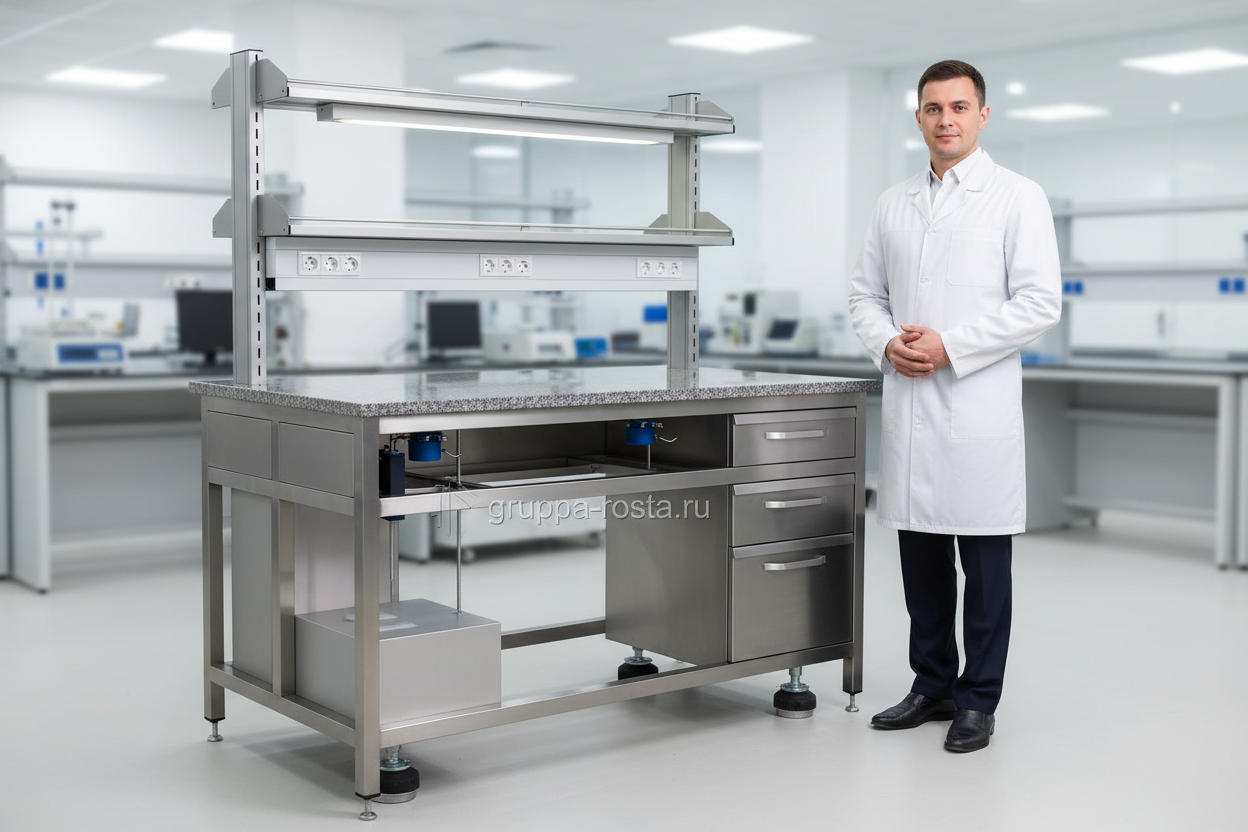

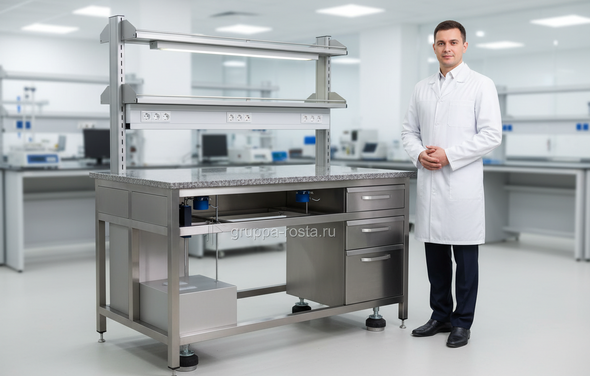

Почему нужен антивибрационный стол для весов
Картина знакомая: вы ставите аналитические весы на обычный лабораторный стол — и цифры «дышат». Дверь коридора хлопнула, рядом прошла тележка, кондиционер включился — показания уплыли на несколько делений. Для дозирования на микрограммы это не просто раздражает, это ломает процедуру.
Антивибрационный стол для весов убирает из измерений лишнюю физику: отсекает колебания пола и мебели, добавляет массы и демпфирования, стабилизирует температурный фон вокруг платформы. Если по‑простому, он делает весы «глухими» к тому, что происходит вокруг. Особенно это критично для классов точности I–II, где 0,1–1 мг — это уже значимая погрешность. Часто это видно сразу: стрелка (или цифры) перестают дрожать, время стабилизации сокращается, повторяемость растет.
Важный момент: вибрации приходят не только «с пола». Их добавляют вытяжка, центрифуги в соседней, даже собственные шаги оператора. Правильная механическая развязка плюс масса плиты решают задачу в большинстве повседневных лабораторий, и только особо чувствительные методики требуют пневмо- или активной изоляции.
Есть и побочные бонусы. Каменная плита инерционна по температуре, на ней проще держать тепловой баланс образца. Отдельная внутренняя полка позволяет увести весы от точек опоры стола и не ловить резонансы каркаса.
Ключевые характеристики и материалы антивибрационных столов
Сначала о «сердце» — плите. Чаще это гранит или диабаз толщиной 40–80 мм; реже — композит на минеральном наполнителе. Камень дает массу и геометрию: плоскостность на уровне ±0,1–0,2 мм по столу, низкий коэффициент теплового расширения и химическую стойкость к большинству реагентов. Для агрессивной химии выбирают плиту с эпоксидным покрытием или керамикой, а в пищевых/фарма-зонах — нержавеющую сталь AISI 304/316 на рабочих поверхностях.
Каркас — независимая жесткая рама на регулируемых опорах. Хорошо, когда он из толстостенной стали с порошковым покрытием, допускает выравнивание в трех-пяти точках и выдерживает суммарную нагрузку 200–300 кг без «игры». В реальности именно слабый каркас часто все портит: резонирует, поет от шагов, передает вибрации плите. Отсюда требование — раздельная внутренняя полка под весы, которая «плавает» на демпферах, и внешняя столешница для принадлежностей.
Система гашения бывает трех типов. Эластомерные или пружинно-эластомерные опоры (бюджетный и рабочий вариант) с собственной частотой в районе 8–12 Гц, пневмоизоляторы (2–4 Гц, лучше отсекают низкие частоты, но требуют компрессор/баллон) и активные системы с датчиками и обратной связью для особо чувствительных задач. Чем ниже собственная частота, тем лучше изоляция в области интересующих вибраций. Но тем выше цена и требования к обслуживанию.
Обратите внимание на полезную площадь и эргономику. Весы не должны упираться в бортики, кабели — натягиваться, а крышка витринного кожуха — цеплять верхние панели. Хорошая практика: оставить по 10–15 см запаса по периметру, предусмотреть кабель-канал и розетку, а высоту рабочей плоскости согласовать с ростом оператора (обычно 800–900 мм).
Нагрузка и безопасность — не второстепенны. Для типичных аналитических весов достаточно 50–100 кг на внутреннюю плиту и 150–250 кг на весь стол. Для микротаровок и вспомогательного оборудования закладывают больше. Покрытия — химически стойкие (HPL, эпоксид, керамогранит), чтобы не бояться кислоты и щелочи при повседневной работе.
Требования, стандарты и нормы (ГОСТ) для весов
Ситуация из практики: приходит метролог на поверку, а весы стоят у окна, стол — шаткий, пузырек уровня сбоку болтается. Поверку провести можно, но результат будет «на грани». Чтобы так не было, ориентируемся на нормы и мануалы производителя.
Что говорят стандарты. Базовые документы — GOST OIML R 76-1-2011 (неавтоматические весы: классы точности, требования к установке и эксплуатации) и ГОСТ 24104-2001 «Весы лабораторные. Общие технические требования и методы испытаний». Также применимы GOST OIML R 111-1-2009 по гири для калибровки и внутренние регламенты метрологической службы (например, методики поверки). Важный момент: прямого «ГОСТ на столы под весы» нет, поэтому требования к столам выводятся из условий эксплуатации весов и требований к установке.
Условия, которые должны быть обеспечены столом и помещением:
- Жесткое, устойчивое основание с возможностью точного выравнивания; пузырек уровня весов — в центре.
- Отсутствие сквозняков и прямого солнечного света; отвод от вытяжных решеток и проходных зон.
- Стабильная температура в рабочем диапазоне производителя; типично допустимы минимальные градиенты по времени и по высоте стола.
- Минимальная вибрация и отсутствие общих резонансов с полом/мебелью; механическая развязка рабочей плиты от каркаса.
- Электробезопасность и заземление по ПУЭ, если питание весов/сопутствующей техники от розетки на столе.
Для отчетности обычно фиксируют: модель и класс точности весов, место установки, тип антивибрационного решения, результаты выравнивания и калибровки гирями по GOST OIML R 111. Если в ТЗ фигурируют «требования к столам для весов ГОСТ», корректная формулировка — «стол обеспечивает условия установки, соответствующие GOST OIML R 76-1 и паспорту весов».
Как выбрать антивибрационный стол: пошаговый чек‑лист
Начните с задачи, а не с каталога. От этого зависят и конструкция, и бюджет, и сроки поставки.
- Определите класс и чувствительность весов. Чтение 0,1–1 мг? Нужна массивная плита и развязка. Микро/ультрамикро (до 0,001 мг)? Рассматривайте пневмо- или активную изоляцию.
- Замерьте «фон» вибраций. Если по‑простому — поставьте стакан с водой на обычный стол и пройдитесь рядом: рябь есть — нужна изоляция. Лучше — снимите спектр смартфоном с акселерометром или пригласите поставщика с виброметром.
- Выберите тип изоляции. Эластомерные опоры — базовый уровень. Двухмассовая конструкция с внутренней плитой — «золотая середина». Пневмо — для низкочастотных возмущений (лифты, метро, тяжелые станки поблизости).
- Подберите материал плиты. Гранит/диабаз — универсально; эпоксид/керамика — для агрессивной химии; нержавеющая сталь — для GMP-зон.
- Проверьте габариты. Оставьте 10–15 см по краям весов, проверьте высоту с учетом витринного кожуха и стула оператора.
- Уточните нагрузку. Суммируйте массу весов, аксессуаров, образцов и запас 30–50%. Внутренняя полка и общий каркас могут иметь разные предельные нагрузки — это важно.
- Посмотрите на каркас. Чем жестче и проще — тем лучше. Меньше полок, больше устойчивости. Раздельные ножки с виброгасящими пятками — плюс.
- Химическая стойкость и уборка. Поверхности — моющиеся, стойкие к спиртам, кислотам/щелочам, без щелей, куда забивается пыль.
- Логистика и монтаж. Пройдет ли стол в проем 80 см? Нужны ли подъемники? Сколько весит плита? Спланируйте заранее.
- Документация и сервис. Паспорт, инструкция, сертификаты материалов, гарантия 12–24 мес., доступность расходников (демпферы, манжеты). Для аудитов полезно иметь протокол ввода в эксплуатацию.
- Сверьте бюджет. Сравните антивибрационный стол цена у 2–3 поставщиков в сопоставимой комплектации. Уточните сроки и условия поставки.
- Принятие решения. Когда список готов — можно уверенно выбрать модель и у поставщика «стол для аналитических весов купить» с нужной комплектацией.
Сравнение конструкций, материалов и систем гашения
Ниже — краткая карта решений. Она помогает быстро отсеять лишнее и понять, за что вы платите.
| Конструкция/материал | Принцип | Плюсы | Ограничения | Кому подходит |
|---|---|---|---|---|
| Монолитная каменная плита на эластомерных опорах | Масса + пассивное демпфирование | Доступная цена, простота, надежность, не требует обслуживания | Средняя эффективность на низких частотах; чувствителен к резонансам каркаса | Рутинные анализы на аналитических весах 0,1–1 мг |
| Двухмассовый стол: независимая внутренняя плита в раме | Развязка рабочей плиты от каркаса + демпферы | Лучше отсекает вибрации, удобно ставить аксессуары на внешнюю столешницу | Тяжелее и дороже, чем базовые решения | Фарма, контроль качества, валидации с жесткими допусками |
| Пневмоизоляторы (баллоны/мембраны) под плитой | Низкочастотная изоляция за счет «воздушной пружины» | Эффективны против шагов, лифтов, транспорта; настраиваемые | Нужен источник воздуха; периодическое обслуживание; цена выше | Микро- и ультрааналитические весы, тонкие методики |
| Активная виброизоляция (сенсоры + обратная связь) | Реакция на колебания в реальном времени | Максимальная эффективность в широком диапазоне частот | Высокая стоимость, сложность, требовательность к установке | R&D, нанолаборатории, особо чувствительные измерения |
| Материалы: гранит/диабаз | Высокая масса и жесткость | Стабильность, износостойкость, химическая стойкость | Вес и чувствительность к ударным сколам кромок | Большинство лабораторий |
| Материалы: эпоксид/керамика/нерж. сталь | Защитное покрытие и санитарность | Легкая уборка, стойкость к реагентам, GMP-friendly | Покрытие может царапаться; дороже | Фарма, пищевые, чистые комнаты |
Если сомневаетесь между двумя вариантами, ориентируйтесь на источник вибраций. Низкие частоты (шагают, ездят тележки) — берите пневмо. Высокочастотный «шум» от оборудования — достаточно массы и эластомеров плюс двухмассовой схемы.
Монтаж, логистика, цена и обслуживание оборудования
Дальше — практика. Стол тяжелый: 80–250 кг, а иногда и больше. Проверьте грузовой лифт, ширину дверей (минимум 800 мм), наличие ступеней и разворотов. Плиту перевозят в деревянном ящике и поднимают минимум вдвоем; перчатки и ремни обязательны.
Монтаж пошагово:
- Выставьте каркас по уровню, проверьте, что опоры плотно стоят на полу и не «гуляют».
- Установите и центрируйте внутреннюю плиту/полку на демпферах; не перегружайте одну точку.
- Разместите весы, выведите пузырек уровня в центр, дайте системе «отстояться» (часто достаточно 30–60 минут).
- Проведите калибровку гирями по GOST OIML R 111 и зафиксируйте параметры в журнале.
Стоимость. Базовый пассивный стол с каменной плитой — ориентировочно от 60–120 тыс. ₽. Двухмассовые решения с качественным каркасом — 120–250 тыс. ₽. Пневмоизоляция — 250–600 тыс. ₽ и выше. Активные системы — от 1 млн ₽. Точная антивибрационный стол цена зависит от размеров, материалов, бренда, опций (розетки, бортики, колеса — не рекомендуются, лучше фиксаторы).
Обслуживание. Уход простой: держать поверхность чистой (изопропанол, мягкие салфетки), не бить кромки плиты, проверять уровень раз в 1–3 месяца или после перестановок. Эластомерные демпферы обычно служат 3–5 лет; пневмосистемы требуют периодической проверки герметичности и давления. При признаках «дрожи» — начинайте с ревизии опор и выравнивания, в реальности это решает 8 из 10 кейсов.
На финальном этапе полезно оформить короткий протокол ввода: где стоит стол, какие весы установлены, дата калибровки, кто ответственный. Это экономит время на аудитах и при сервисе.
