Вибрации в лаборатории могут стать причиной потери данных, испорченных образцов и повторных экспериментов. Если в вашем здании ходят люди, работает вентиляция или рядом проходит трасса, вибрации уже влияют на результаты. Антивибрационный стол решает эту проблему напрямую.
Влияние вибраций на результаты экспериментов
Вибрации в лаборатории редко заметны невооружённым глазом. Человек не чувствует микроколебания с амплитудой в несколько микрометров, а весы, микроскоп или спектрофотометр - чувствуют. Именно на этом уровне работает большинство точных приборов, и именно на этом уровне вибрация начинает вносить погрешности в результат. Источников колебаний в типичной лаборатории больше, чем кажется: компрессоры, вытяжные шкафы, центрифуги, соседние помещения, лифты, транспортный поток за окном. Все они создают фоновые колебания, которые суммируются и передаются через пол и несущие конструкции здания прямо на рабочую поверхность стола.
Показательный пример: аналитические весы класса точности I с ценой деления 0,01 мг. При вибрации пола даже в 5 - 10 Гц показания начинают «плавать» в диапазоне ±0,05 - 0,1 мг, и это уже систематическая погрешность, которая превышает класс точности прибора. Лаборант видит нестабильный результат, несколько раз повторяет взвешивание, усредняет - и всё равно получает данные с необъяснимым разбросом. Типичная ошибка - когда причину нестабильности ищут в самом приборе: меняют калибровку, вызывают метролога, а проблема лежит буквально в поверхности, на которой стоят весы.
Ещё острее вопрос стоит в оптических исследованиях. Флуоресцентные микроскопы, атомно-силовые микроскопы (АСМ), интерферометры - все они работают с объектами, размеры которых сопоставимы с длиной световой волны. Колебание на 100 нанометров при работе с АСМ полностью смазывает изображение и делает измерение невозможным. В таких условиях антивибрационный стол перестаёт быть опцией и превращается в базовое требование для получения воспроизводимых данных.
На практике чаще всего проблему вибрации замечают случайно: при переезде лаборатории в другое здание приборы «успокаиваются» сами собой, и только тогда становится понятно, сколько лишних повторов было сделано на старом месте.
Отдельно стоит упомянуть жидкостные методы анализа. При работе с капиллярным электрофорезом, жидкостной хроматографией высокого давления и аналогичными техниками малейшие колебания давления или положения кюветы дают артефакты на хроматограмме. Опытный специалист всегда проверяет, не установлен ли детектор на вибрирующей поверхности, прежде чем искать причину в реагентах или колонке.
Конструкция и принципы работы антивибрационных столов
Антивибрационный стол - это не просто тяжёлый стол с резиновыми ножками. У него есть конкретная инженерная задача: разорвать механическую связь между основанием здания и рабочей поверхностью. Решается эта задача разными способами, и понимание принципов конструкции помогает выбрать подходящий вариант под конкретные нужды.

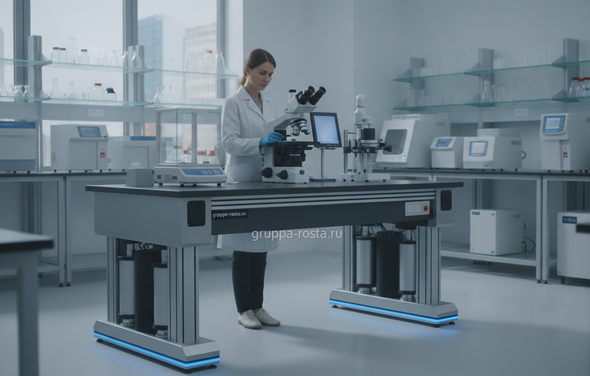

Пассивные системы гашения вибраций строятся на принципе механического демпфирования. В основе - резиновые виброизоляторы, пневматические опоры или стальные пружины с вязкоупругими элементами. Эти компоненты поглощают колебания, не позволяя им дойти до поверхности стола. Пневматические системы считаются наиболее эффективными в диапазоне низких частот (1 - 10 Гц), где пружины и резина работают хуже. Принцип простой: воздушная подушка под столешницей сжимается и расширяется, гася волны. Такие системы хорошо справляются с периодическими колебаниями от инженерного оборудования здания.
Активные системы виброизоляции работают принципиально иначе. Акселерометры непрерывно измеряют вибрацию основания и подают управляющий сигнал на приводы, которые генерируют компенсирующее усилие. По сути, стол «слышит» вибрацию и гасит её встречной волной. Такие системы эффективнее в высокочастотном диапазоне и лучше справляются с непредсказуемыми ударными воздействиями. Цена, правда, значительно выше пассивных решений, и это оправдано не для любой задачи.
Жёсткость и масса столешницы тоже играют роль. Тяжёлое гранитное или сталебетонное основание само по себе обладает инерцией, которая сглаживает высокочастотные колебания. Именно поэтому в оптических лабораториях до сих пор используют столы с каменными столешницами - гранит и мрамор имеют высокий модуль упругости и хорошо рассеивают энергию колебаний. Оснащение лаборатории становится предметом выбора: либо тяжёлая пассивная система с максимальной инерцией, либо лёгкая активная с электронным управлением.
Как антивибрационные столы повышают эффективность лабораторной работы
Самый очевидный эффект - сокращение числа повторных измерений. Когда результат стабилен с первого раза, лаборант тратит время на работу, а не на диагностику непонятного разброса. В лабораториях с высокой загруженностью это конвертируется в реальную экономию: меньше расхода реагентов, меньше машинного времени на дорогостоящем оборудовании, меньше нагрузки на персонал.
Срок службы оборудования заметно увеличивается. Это касается прежде всего приборов с механически чувствительными элементами: пьезоэлектрических датчиков, подвесов гальванометров, сканирующих зондов, оптических элементов с точными юстировками. Постоянное микровибрирование постепенно разбалтывает крепёжные элементы, смещает регулировки, вызывает усталостные деформации. На практике чаще всего это не замечают до первого дорогого ремонта: производитель прибора при диагностике указывает на нарушение условий эксплуатации, и гарантийный случай превращается в платный.
Не менее важный аспект касается воспроизводимости результатов между разными лабораториями. Когда один и тот же метод анализа применяется в двух местах, а результаты расходятся, начинается долгое выяснение причин. Стандартизация условий измерения, включая виброзащиту рабочего места, устраняет один из трудноуловимых источников вариабельности. В аккредитованных лабораториях это прямое требование соответствующих стандартов.
| Тип оборудования | Чувствительный диапазон, Гц | Рекомендуемый тип виброизоляции |
|---|---|---|
| Аналитические весы (0,01 мг) | 1 - 20 | Пневматическая пассивная |
| Флуоресцентный микроскоп | 1 - 50 | Пневматическая или активная |
| Атомно-силовой микроскоп (АСМ) | 0,5 - 200 | Активная система |
| ВЭЖХ детектор | 5 - 30 | Пассивная (резина/пружины) |
| Интерферометр | 0,5 - 100 | Активная система |
Отдельная история - образовательные учреждения. Ученический стол в учебной лаборатории вуза или колледжа работает в условиях повышенной нагрузки: на нём одновременно могут стоять несколько приборов, студенты активно перемещаются, двери хлопают. Установка антивибрационных столов хотя бы на одно рабочее место с прецизионным оборудованием в учебной лаборатории позволяет проводить реальные демонстрации точных измерений - студенты наглядно видят разницу между работой на обычном и виброзащищённом рабочем месте.
Критерии выбора и советы по установке
Прежде чем смотреть каталоги, нужно ответить на несколько практических вопросов: какое именно оборудование будет стоять на столе, какой частотный диапазон вибраций характерен для вашего помещения, и каков бюджет не только на покупку, но и на обслуживание. Пневматические системы требуют периодического обслуживания клапанов и проверки давления. Активные системы нуждаются в источнике питания и калибровке акселерометров. Забыть об этих расходах на этапе выбора - типичная ошибка.
Грузоподъёмность стола должна соответствовать суммарной массе всего оборудования с запасом не менее 20 - 30%. Если на стол планируется поставить несколько приборов, учитывайте не только их вес, но и динамические нагрузки при работе. Центрифуга, работающая на том же столе, что и весы, создаёт вибрацию изнутри, и никакая внешняя виброизоляция с этим не справится: такие сочетания просто недопустимы.
Размеры рабочей поверхности выбираются исходя из реального размещения оборудования. Распространённая ошибка - брать стол «с запасом» по площади: чем больше столешница при той же массе, тем хуже её жёсткость, и тем сильнее она прогибается под нагрузкой. Для большинства задач достаточно стола 600×900 мм или 600×1200 мм. Если нужны большие площади, лучше рассмотреть два отдельных стола, чем один широкий.
При интеграции стола в существующую лабораторию обращайте внимание на пол. Пневматические и пружинные системы работают корректно только на ровном, жёстком основании. Если пол имеет уклон более 2 - 3 мм/м или значительный прогиб, потребуется предварительное выравнивание. На деревянных перекрытиях (что встречается в старых зданиях) эффективность пассивных систем снижается: сам пол выступает как упругий элемент и дополнительно изолирует стол от высокочастотных колебаний, но при этом усиливает низкочастотные резонансы здания.
- Грузоподъёмность с запасом 20 - 30% от планируемой нагрузки
- Частотный диапазон виброизоляции соответствует чувствительности оборудования
- Материал столешницы: гранит, сталь или сталебетон для максимальной жёсткости
- Тип системы: пассивная пневматика для весов и микроскопов, активная - для АСМ и интерферометров
- Возможность обслуживания: наличие запчастей и сервиса у поставщика

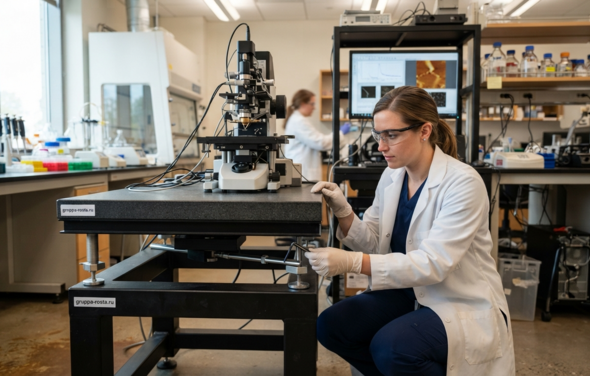

Монтаж стола лучше выполнять до расстановки соседней мебели: антивибрационному столу нужен свободный доступ со всех сторон для равномерной нагрузки и последующего обслуживания опор. Ножки должны касаться пола одновременно, без перекосов - для этого большинство систем оснащены регулируемыми по высоте опорами с контргайками. После установки оборудования проводят проверку: на столешницу помещают чашку с водой и смотрят, гасятся ли колебания при умеренном постукивании по полу рядом со столом. Простой, но наглядный тест для первичной проверки.
Почему стоит инвестировать в антивибрационные столы?
Антивибрационный стол окупается не через маркетинговые расчёты, а через конкретную практику. Лаборатория, которая получает воспроизводимые результаты с первого раза, работает быстрее, тратит меньше расходников и реже сталкивается с претензиями к качеству анализов. Для аккредитованных лабораторий виброзащита рабочих мест с прецизионными приборами - это требование, а не опция.
Если вы работаете с оборудованием стоимостью от нескольких сотен тысяч рублей и выше, экономить на столе под него нелогично. Стоимость даже качественного пневматического антивибрационного стола, как правило, составляет 5 - 15% от стоимости прибора на нём. При этом правильно выбранный стол продлевает ресурс прибора, снижает риск необратимых повреждений при случайных ударных нагрузках и обеспечивает метрологическую прослеживаемость измерений.
Для учебных лабораторий вопрос стоит несколько иначе. Ученический стол может быть не антивибрационным - если на нём не стоит прецизионного оборудования. Но хотя бы одно-два рабочих места с полноценной виброзащитой в каждом учебном классе лаборатории - это инвестиция в качество практической подготовки студентов и в формирование у них правильных привычек при работе с точными приборами.
Если вы сейчас занимаетесь оснащением или модернизацией лаборатории, посмотрите весь ассортимент лабораторной мебели на сайте gruppa-rosta.ru - там есть решения и для учебных, и для производственных, и для исследовательских лабораторий. По конкретным вопросам по виброзащищённым рабочим местам удобнее всего проконсультироваться напрямую со специалистами: задача у каждой лаборатории своя, и готовое решение «с полки» подходит далеко не всегда.
