Как антивибрационные столы спасают ваши эксперименты

Микроскопы показывают размытые изображения, весы выдают разные значения, а реакции идут не так, как должны. Проблемы часто списывают на неумелые руки или бракованные реактивы. Но настоящая причина - под столом. Вибрация в лаборатории - тихий враг точных измерений, о котором вспоминают, когда уже испорчена серия экспериментов.

Почему вибрации критичны для лабораторных экспериментов

Лаборатория - это не изолированный бункер. Даже если снаружи тихо, внутри всегда что-то гудит, жужжит и трясётся. Центрифуги, вентиляционные установки, холодильные компрессоры, вытяжные шкафы с мощными моторами - каждый из этих приборов генерирует вибрацию и передаёт её через пол на рабочие поверхности. Добавьте к этому внешние источники: грузовик, проехавший по соседней улице, работа строительной техники в квартале отсюда, вибрация от лифта в здании. Всё это складывается в фоновый шум, который человек уже не замечает, а чувствительный прибор фиксирует каждую секунду.

Последствия конкретные. Аналитические весы с точностью до 0,0001 г показывают ошибочные данные на третьем знаке после запятой. Сканирующий электронный микроскоп при любой вибрации даёт артефакты на снимке - размытые края, смещённые детали. Атомно-силовой микроскоп при измерении нанорельефа просто теряет образец из фокуса. Интерферометры и оптические установки реагируют даже на шаги сотрудника в соседней комнате. Типичная ошибка - когда всё это списывают на износ оборудования и отдают прибор в сервис, хотя он исправен.

На практике чаще всего проблему с вибрацией обнаруживают случайно: лаборатория переезжает на другой этаж или в другое здание, и вдруг старый прибор начинает работать как новый. Тогда и задают себе вопрос - а что мешало раньше?

Особенно уязвимы лаборатории на верхних этажах зданий - там амплитуда колебаний выше, а перекрытия не гасят низкочастотные волны. Первый этаж рядом с оживлённой дорогой - своя беда: транспорт даёт вибрацию в диапазоне 5-50 Гц, который совпадает с резонансными частотами многих лабораторных приборов. Подвальные этажи не спасают, если рядом работает насосная станция или трансформаторная подстанция.

Какие частоты наиболее опасны

Вибрацию делят по частотному диапазону. Низкочастотные колебания (1-10 Гц) приходят от тяжёлого транспорта, строительных работ и перекрытий здания. Среднечастотные (10-100 Гц) - от инженерного оборудования: насосов, моторов, вентиляции. Высокочастотные (выше 100 Гц) - от электродвигателей и акустических шумов. Оптические приборы страдают от всего диапазона, весы - преимущественно от низких частот, а приборы с пьезоэлементами реагируют на средние и высокие.

Как работают антивибрационные столы

Антивибрационный стол - это не просто массивная плита на тяжёлых ножках. Хотя масса тоже играет роль: чем тяжелее система, тем инертнее она реагирует на внешние возмущения. Но одной массой задачу не решить, особенно при низких частотах, где длинные волны легко раскачивают даже многотонные конструкции. Поэтому в антивибрационных столах применяют несколько физических принципов одновременно.

Первый принцип - виброизоляция. Между основанием стола и рабочей поверхностью размещают элементы, которые не передают колебания. Это могут быть пневматические опоры, резиновые демпферы, стальные пружины или их комбинации. Пневматические системы наиболее эффективны: воздушная подушка поглощает широкий диапазон частот, а давление можно регулировать под конкретную нагрузку. Такие столы умеют самонивелироваться при изменении нагрузки - переставил прибор с одного края на другой, стол автоматически выровнялся.

Второй принцип - демпфирование, то есть рассеивание энергии колебаний. Если виброизоляция не пропускает волну снизу вверх, то демпфер гасит те колебания, что всё же проникли в систему. Вязкоупругие материалы, жидкостные демпферы, магнитные системы активного гашения - выбор зависит от класса стола и требуемого уровня изоляции. В активных антивибрационных системах датчики постоянно измеряют уровень вибрации и подают противофазный сигнал через пьезоэлектрические актуаторы. Звучит сложно, но на практике это просто кнопка «вкл» и через пару секунд система готова к работе.

Рабочая поверхность: материал имеет значение

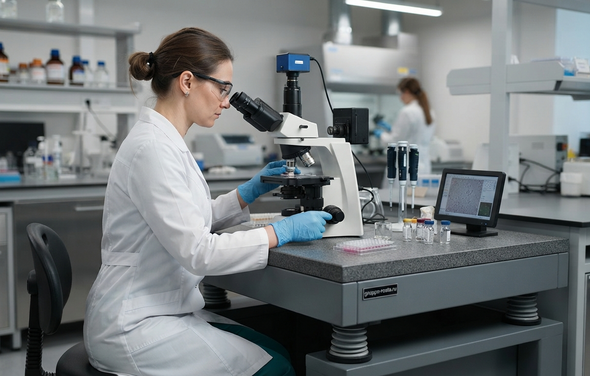

Столешница антивибрационного стола - отдельная история. Для аналитических весов и микроскопов используют гранитные плиты: натуральный камень обладает высокой собственной массой и хорошо рассеивает остаточные колебания. Для оптических столов - стальные плиты с сотовым заполнением или монолитные платформы из чугуна. В пристенных лабораторных столах с антивибрационной функцией рабочую зону иногда изолируют от основной столешницы отдельной вставкой с виброгасящим основанием. Опытный специалист всегда уточняет, какой именно прибор планируется поставить на стол - это определяет и тип поверхности, и систему изоляции.

Зачем инвестировать в антивибрационные столы для лаборатории

Аргумент «у нас и так всё работает» разбивается при первом же подсчёте. Возьмём конкретный случай: аналитические весы для прецизионного взвешивания дают нестабильный последний знак. Оператор взвешивает образец трижды, берёт среднее. Умножьте это на 50-100 взвешиваний в день, и получите полтора-два часа лишней работы ежедневно. За год набегает несколько сотен рабочих часов только на перевешивание. Хороший антивибрационный стол стоит в разы дешевле этих потерь.

Второй аргумент - воспроизводимость. Требования к GLP, ISO 17025, фармакопейным методикам предполагают, что условия измерений контролируемы и задокументированы. Вибрация - неконтролируемый фактор. Если ваша лаборатория проходит аккредитацию или аудит, вопрос об условиях установки прецизионного оборудования задают всегда. Отсутствие антивибрационного стола при наличии высокоточных весов или микроскопа - повод для замечания.

Третий аргумент касается ресурса приборов. Постоянная вибрация изнашивает механику: подшипники моторов, механизмы наводки микроскопов, чашки весов. Оптические компоненты расстраиваются быстрее. Производители дорогого оборудования прямо указывают в паспортах допустимый уровень вибрации для нормальной работы - нарушение этих условий автоматически снимает гарантию. На практике сервисные инженеры при первом выезде смотрят, на чём стоит прибор. Если на обычном столе из ДСП - диагноз понятен без дальнейших измерений.

Экономия на повторных экспериментах

В научных группах потери от повторных экспериментов иногда составляют 15-30% рабочего времени. Часть этих повторов - из-за нестабильных условий, включая вибрацию. Если стол поглощает более 90% внешних колебаний, кривая воспроизводимости становится значительно ровнее. Это особенно заметно при работе с атомно-силовыми микроскопами, интерференционными установками и масс-спектрометрами.

Как выбрать антивибрационный стол для ваших нужд

Первое, что нужно определить - уровень виброзащиты, который требует ваш прибор. Производители аналитических весов, микроскопов и другого чувствительного оборудования обычно указывают максимально допустимую амплитуду колебаний. Эти данные есть в паспорте прибора или в технической документации. Антивибрационный стол должен гасить вибрацию до значения ниже этого порога с запасом 20-30%.

Нагрузка - критический параметр. Пневматические системы имеют рабочий диапазон нагрузок, вне которого они работают неэффективно. Если на стол грузоподъёмностью 100 кг поставить прибор на 15 кг, пневматические опоры не выйдут в рабочую зону давления и толку от них не будет. Некоторые модели регулируются под конкретную нагрузку, другие требуют подбора по таблице. Уточняйте это у поставщика до покупки.

Размер рабочей поверхности выбирают исходя из габаритов прибора плюс зона для манипуляций. Типичная ошибка - брать стол под габариты прибора, забывая, что нужно ещё место для образцов, планшетов, вспомогательного инструмента. Минимальный запас по каждой стороне - 15-20 см от прибора до края.

Тип системы изоляции подбирают по частотному спектру вибрации в помещении. Если здание стоит рядом с производством или оживлённой дорогой, актуальны пневматические системы с низкой собственной частотой (0,5-2 Гц). Если основной источник вибрации - внутреннее оборудование лаборатории, достаточно пружинно-резиновых демпферов. Активные системы с обратной связью нужны только для самого чувствительного оборудования: АСМ, интерферометров, нанопозиционеров.

Пристенный стол с антивибрационной зоной

Не всегда нужен отдельный стол целиком на антивибрационных опорах. Популярное решение для небольших лабораторий - пристенный лабораторный стол с выделенной зоной для прецизионного оборудования. В такой конфигурации основная рабочая поверхность стандартная, а под весы или микроскоп вырезан проём, куда вставляется отдельная плита на виброгасящих опорах. Она механически развязана от столешницы и не передаёт на неё вибрацию от работы соседних зон. Такой подход экономит место и бюджет, не жертвуя функцией.

Пристенные столы с такой конфигурацией хорошо работают в аналитических лабораториях средней нагрузки, где один-два прецизионных прибора стоят рядом с обычными рабочими зонами. Монтаж навесных шкафов над антивибрационной вставкой нежелателен: крепёж к стене создаёт дополнительные пути передачи вибрации через конструктив здания.

• Гранитная вставка оптимальна для весов с точностью от 0,001 г и выше
• Стальная плита с сотовым заполнением - для оптических приборов и микроскопов
• Пневматические опоры под вставкой нужны при точности весов от 0,0001 г
• Зазор между вставкой и основной столешницей должен быть не менее 3 мм

Как антивибрационные столы улучшают результаты ваших экспериментов

Разница становится заметна уже в первые дни после установки антивибрационного стола. Весы перестают «плавать» на последнем знаке, и оператору больше не нужно ждать несколько минут до стабилизации показаний. Микроскопическая картинка резкая, без постоянной подстройки фокуса. Интерференционные полосы на оптической установке стоят неподвижно, а не колышутся от шагов коллеги.

Из области реальных примеров: в фармацевтических лабораториях установка антивибрационных столов под аналитические весы сократила время взвешивания на 40% только за счёт устранения повторных измерений. В метрологических службах переход на гранитные плиты с пневматическими опорами позволил пройти аккредитацию по классу точности, недостижимому на обычных столах. В исследовательских группах, работающих с атомно-силовыми микроскопами, качество топографических карт улучшилось настолько, что удалось разрешить структуры, которые раньше скрывал вибрационный шум.

Медицинские и клинические лаборатории - отдельная история. Ошибка измерения напрямую влияет на диагноз. Ионные анализаторы, спектрофотометры, хроматографы - все они имеют допуски на вибрацию, которые в реальных лабораторных условиях без виброзащиты нередко нарушаются. При этом сами приборы работают нормально и самодиагностику не выдают: отклонения в их диапазоне чувствительности не критичны для электроники, но критичны для результата анализа.

Выбор конкретной модели зависит от задач, класса оборудования и планировки помещения. Если лаборатория только формирует оснащение или расширяется, имеет смысл сразу закладывать антивибрационные зоны в проект, а не добавлять их потом как заплатку. Посмотреть варианты столов и платформ можно в каталоге лабораторной мебели Группы Роста, а с подбором под конкретные приборы и условия помещения помогут на странице консультации - там уточнят технические детали и подберут оптимальное решение под ваш бюджет и задачи.
