Как выбрать вытяжной шкаф для кислот

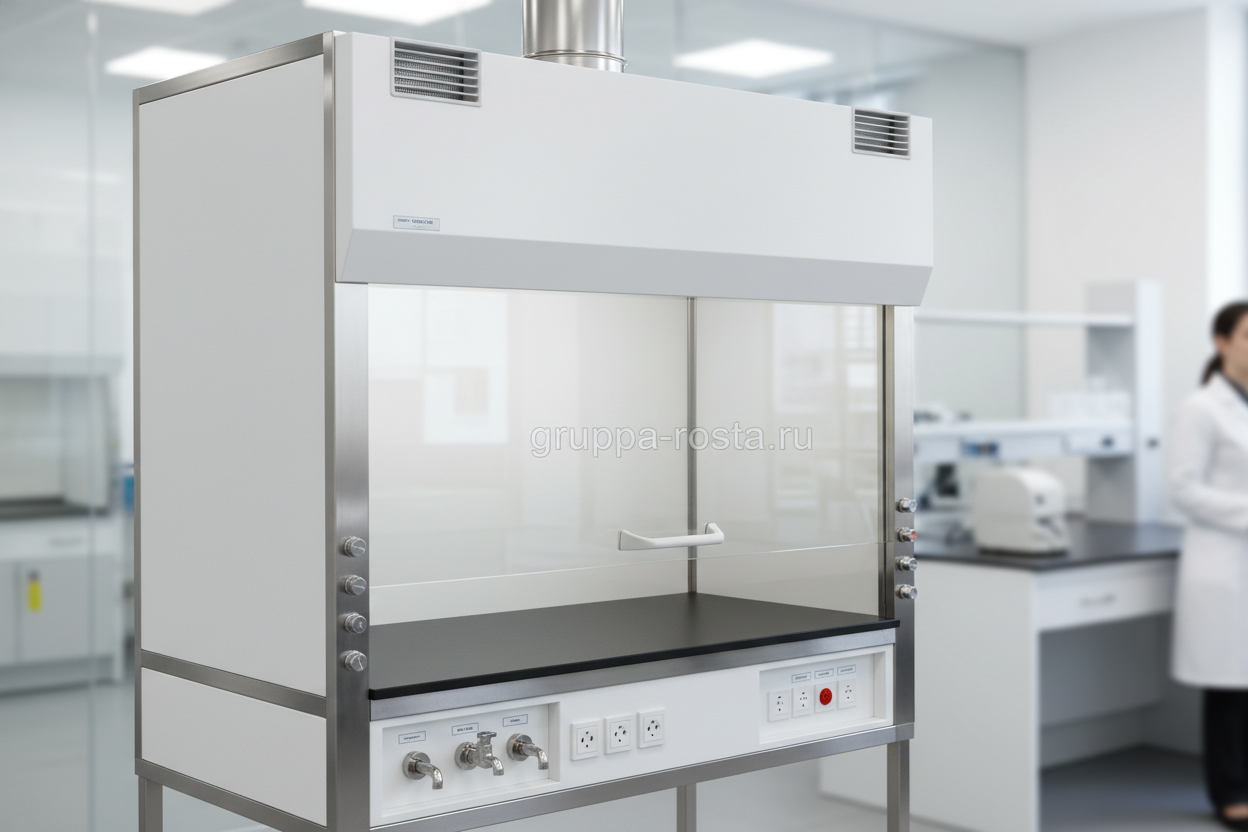

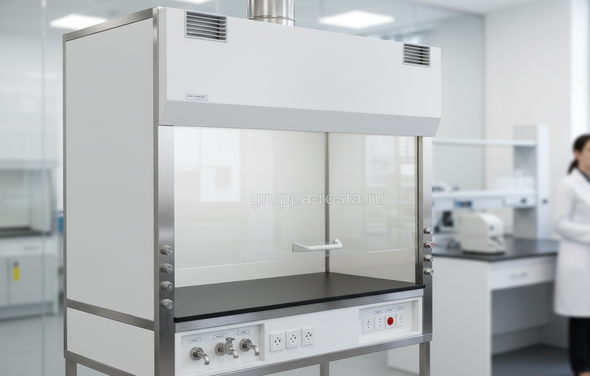

Химик поднимает заслонку, включает свет и горелку, а через пару минут в помещении «щиплет» глаза. Так бывает, когда шкаф не тянет или подобран под «средние» задачи. В реальности под кислоты нужно подбирать вытяжной шкаф предметно: по типу реагентов, интенсивности работ и среде установки, а не по красивому каталогу.

Если по-простому, начните с химии. Соляная и серная — одно, азотная и хромовая — другое, фтористоводородная — вообще особый случай (разъедает стекло). Для регулярных подогревов, разложений, работы с дымящими кислотами выбирайте канальный шкаф с полипропиленовой камерой, блендами и устойчивой столешницей (керамика, полипропиленовый поддон, фенолформальдегид с химстойким покрытием). Рециркуляционные решения под кислоты — риск: фильтры быстро «садятся», HF и HNO3 не перекроете надолго, да и нормативы чаще требуют выброс наружу. Оптимальная фронтальная скорость потока в проеме — 0,45–0,6 м/с при ограничении высоты проема 400–500 мм.

Дальше — габариты и производительность. Берите ширину под постановку стеклянной посуды и оборудования с боковыми зазорами по 150 мм и глубиной 700–800 мм, чтобы турбулентность не выталкивала пары в залу. Быстрый расчет вытяжки: расход, м3/ч = площадь открытого проема, м2 × 0,5 м/с × 3600. Пример: 1200 × 500 мм = 0,6 м2; 0,6 × 0,5 × 3600 ≈ 1080 м3/ч на одну точку. Важный момент: если шкафов несколько, проверьте, что шахта и вентустановка «увезут» суммарный поток без проседания тяги.

Чек-лист выбора — что уточнить у поставщика перед тем как «вытяжной шкаф купить»:

• Какие кислоты и режимы (нагрев/холод), суточная загрузка, требуемая скорость в проеме.
• Материал камеры и воздуховодов (PP/PVDF под кислоты), тип вентилятора, место установки вентилятора.
• Столешница: керамика, химстойкий фенолформальдегид (Trespa), полипропиленовый поддон, перхлоратный модуль (если нужно).
• Сервисная обвязка: водо-, газо-краны с PTFE, слив, каплеуловитель, моечная чашка.
• Датчик тяги, ограничитель высоты заслонки, аварийная сигнализация, освещенность 300–500 лк, уровень шума до 60 дБА.
• Паспорт, протоколы испытаний, перечень норм, по которым проектировался шкаф.

Требования и стандарты к химическим шкафам

Инженер по ОТ просит документы: «По каким нормам сделан? Какие замеры тяги?» Хороший ответ — не «у нас так принято», а конкретные ссылки и протоколы. Для России ориентир — требования к воздуху рабочей зоны и вентиляции: ГОСТ 12.1.005-88 (воздух рабочей зоны), СП 60.13330 (вентиляция зданий), локальные регламенты предприятия. Для приемочных испытаний уместны международные методики: EN 14175 (Европа) и ASHRAE 110 (США) — они описывают измерение удержания паров и стабильности потока. Формулировка «вытяжной шкаф ГОСТ» в паспорте должна подкрепляться перечнем примененных стандартов и протоколов испытаний на конкретной модели.

Критичные цифры несложны. Фронтальная скорость 0,45–0,6 м/с при рабочем проеме 400–500 мм, равномерность по ширине ±20%, подсветка 300–500 лк за защитным стеклом, шум на рабочем месте — не выше 60 дБА. Сигнализация должна срабатывать при падении скорости ниже уставки и при поднятии створки выше безопасной отметки. Для кислотных процессов с интенсивным дымлением требуются коррозионностойкие воздуховоды и, при необходимости, скруббер по выбросу.

Документы, которые стоит запросить до подписания: паспорт изделия с указанием материалов, протоколы заводских испытаний тяги и освещенности, сертификаты на материалы, электрическую безопасность, инструкции по монтажу/эксплуатации, карта точки подключения (расход, напор, сечение воздуховода). Часто это видно сразу: если поставщик мямлит про методики или «передаст позже» — готовьтесь к сюрпризам на шеф-монтаже.

Материалы, стойкость покрытий и сравнение

Сняли заднюю панель — а там ржавчина вокруг саморезов. Значит, камера — крашеная сталь и пары кислоты «едят» ее изнутри. Под кислоты выбирают пластики и керамику: они не боятся HCl, H2SO4 и нитрозных газов, а швы сваривают. В реальности правильный материал избавляет от ремонта на годы.

Камера и воздуховоды. Полипропилен (PP) и вспененный полипропилен (PP-H) — золотой стандарт под минеральные кислоты; ПВДФ (PVDF) дороже, но держит температуру и окислители лучше. ПВХ (PVC) допустим в легких режимах, но стареет под нагревом. Крашеная сталь даже с эпоксидом в камере — компромисс: годится для общих задач, но под «тяжелые» кислоты ресурс ограничен. С HF избегайте стекла и силикатсодержащих композитов в зоне контакта паров.

Столешница. Керамика (фарфор, лава) спокойно держит 600 °C точечно и не боится H2SO4; фенолформальдегидные плиты (HPL/Trespa TopLab) устойчивы к большинству кислот, но не любят длительный контакт с горячей азотной; полипропиленовые поддоны хороши как «ванна» с бортиком 20–30 мм, но ограничены по температуре (до 90–100 °C). Если по-простому: есть нагрев и проливы — берите керамику или HPL с поддоном и сливом.

Светопрозрачные элементы. Закаленное стекло — стандарт для створки: безопасно и инертно к большинству кислот, но HF его матирует. Для HF-процессов используют поликарбонат/акрил с защитной пленкой, помня об их чувствительности к растворителям. Уплотнения и арматура — PTFE/PP; металл — только нержавеющая AISI 316 и вне зоны потока.

Сравнение по материалам и зонам применения — ниже. Важный момент: оценивайте не только «химстойкость к кислотам в таблице», но и температуру, УФ, механическую нагрузку и ремонтопригодность.

Конструкция, вентиляция, датчики и безопасность

Пикает сигнализация — створка задрана выше отметки, а датчик тяги мигает желтым. Хорошо, что пикает: без контроля даже лучший шкаф превращается в красивый короб. Часто это видно сразу — там, где «экономили» на мониторинге, люди работают при открытом проеме «на глаз».

Аэродинамика. Равномерная приточка через бленды, направляющие заслонки и правильно настроенный перепад — половина успеха. Фронтальная скорость 0,45–0,6 м/с, воздуховоды под кислоты — PP/PVDF, скорость в канале 7–10 м/с для переноса аэрозоля. Тип шкафа: CAV (постоянный расход) проще и дешевле; VAV (переменный) экономит энергию и стабилизирует тягу при изменении проема, но требует автоматики и согласования с системой ОВиК здания.

Безопасность. Ограничитель высоты створки с фиксацией рабочих положений (обычно 300–500 мм), датчик потери тяги (перепад давления/анемометр) с визуально-звуковой сигнализацией, автоматическое включение света и вентиляции при поднятии створки — это база. Электрика — с УЗО 30 мА и степенью защиты не ниже IP54 в зоне шкафа, светильник — герметичный под стеклом. Для перхлоратов — моечная система шахты; для HCl/HNO3 в значимых количествах — скруббер по выбросу. Важный момент: не размещайте приточные решетки и двери в «фронте» шкафа — струя срывает факел и выталкивает пары.

Монтаж вентилятора и пусконаладка. Коррозионностойкий вентилятор устанавливают на крыше или вне лаборатории, мотор — вне газового потока. После монтажа — балансировка расхода, проверка удержания дымом, настройка уставок сигнализации, маркировка безопасной высоты створки. Итоги фиксируют в протоколе ввода в эксплуатацию с фактическими значениями скорости и расхода.

Цена, комплектация, индивидуальное производство и логистика

Закупщик открывает таблицу сравнения: везде «вытяжной шкаф цена» разная, а фото похожи. Разница — в материалах, опциях и монтаже. И да, доставка и подъем на этаж для шкафа весом 150–300 кг — отдельная строка в смете.

Что влияет на стоимость:

• Материал камеры (сталь с покрытием < PP < PVDF), тип столешницы (HPL < керамика).
• Габарит: 900/1200/1500/1800 мм ширина, высота проема, остекление по бокам.
• Автоматика: датчик тяги, VAV, ограничитель створки, доп. розетки, УФ/LED.
• Сервисная обвязка: вода/газ/вакуум с PTFE, мойка, поддон со сливом, бортик 20–30 мм.
• Вентилятор и воздуховоды: PP/PVDF, шумоглушители, скруббер, оголовок.
• Монтаж, шеф-настройка, пусконаладка и обучение персонала.

Ориентиры по бюджету: базовый шкаф 1200 мм со стальной камерой и HPL — от ~180–260 тыс. ₽; химостойкий под кислоты с PP-камерой — от ~260–420 тыс. ₽; керамическая столешница +20–35%; VAV +150–300 тыс. ₽; вентилятор PP/PVDF с воздуховодами — от ~200–450 тыс. ₽ на точку (по трассе). Сроки: стандарт — 3–6 недель, индивидуальное исполнение — 6–10 недель. Если планируете «вытяжной шкаф купить» в действующую лабораторию, заранее проверьте дверные проемы, лифты и радиусы поворотов: иногда выгоднее модульная поставка с окончательной сборкой на месте.

Типичные ошибки при выборе, установка и кейсы

Открывают новый зал, запускают процессы — через неделю на воздуховоде пятна, в помещении кислая «дымка». Причина проста: оцинковка вместо PP, решетка приточки прямо напротив проема и нет скруббера под HCl. Часто это видно сразу, еще на стадии проекта.

Ошибки, которых легко избежать:

1. Рециркуляционный шкаф под кислоты: фильтры перегружаются, HF и HNO3 не удерживаются стабильно.
2. Камера из стали с краской «под любые кислоты» — через год сколы, коррозия и запах.
3. Оцинкованные воздуховоды и вентилятор в потоке — быстрая коррозия, риск протечек.
4. Слишком высокая скорость в проеме (>0,7 м/с) — турбулентность, вынос паров при движении рук.
5. Шкаф у двери/прохода/приточки — срыв факела, нестабильная тяга.
6. Игнорирование HF: стеклянная створка мутнеет, уплотнения разрушаются.
7. Нет датчика тяги и ограничителя створки — работа «на удачу».
8. Отсутствие скруббера при заметных выбросах HCl/HNO3 — жалобы и штрафы.

Как монтировать без проблем:

1. Обследование: траектории заноса, точки подключения, расчет суммарного расхода.
2. Доставка и занос: защита кромок и стекол, перемещение на тележках, подъемники.
3. Установка: выравнивание, крепление, герметизация стыков, подключение воды/газа/слива.
4. Вентиляция: сборка PP/PVDF воздуховодов, монтаж вентилятора вне потока, оголовок выше конька крыши на 0,5–1,5 м.
5. ПНР: замер скорости в проеме (сетка 6–9 точек), дым-тест, настройка уставок, обучение персонала, передача протоколов.

Кейс 1. Лаборатория контроля качества, HCl/H2SO4, подогрев. Заменили стальной шкаф на PP с HPL-столешницей, добавили датчик тяги и ограничитель створки. Расход 1100 м3/ч на точку, вентилятор PP на крыше. Жалобы на запах исчезли, шум снизился с 64 до 57 дБА.

Кейс 2. Минерализация с HNO3, «дымный» режим. Установили шкаф 1500 мм, керамика, PP-камера, скруббер под выброс. VAV привязали к заслонке — экономия ~25% энергии при закрытых створках, стабильная фронтальная скорость 0,5 м/с.

Кейс 3. Травление с HF. Камера и воздуховоды PVDF/PP, створка из поликарбоната с защитной пленкой, арматура PTFE. После года эксплуатации — без помутнений и коррозии, обслуживание сведено к мойке и проверке уставок. Важный момент: отдельная вытяжная линия, чтобы пары HF не попадали в общую шахту.
