Как рассчитать вентиляцию лаборатории в СПб
Заведующий открывает дверь лаборатории — и чувствует еле заметный «хвост» растворителя. В реальности это сигнал не носу, а проектировщику: приток и вытяжка не сбалансированы, помещение «дышит» не туда.
Чтобы расчет вентиляции лаборатории Санкт-Петербург выдержал круглый год, учитывают климат и реальную нагрузку: влажные ветреные зимы, солевой аэрозоль от залива, пиковые выбросы при работе с химией. Если по-простому: считаем воздухообмен по кратности и локальным источникам, проверяем скорости у проемов, закладываем перепад давлений между зонами чистоты/опасности, добавляем рекуперацию и антиобмерзание. И только потом рисуем трассы и подбираем оборудование. Иначе получится красиво на бумаге, но шумно, дорого и небезопасно в эксплуатации.
Практический подход выглядит так: сначала инвентаризация процессов и мебели (сколько вытяжных шкафов, газов, термошкафов), затем моделирование сценариев (минимум/средний/пик), и лишь после — подбор установок, фильтрации и автоматики. Важный момент: в лабораториях вытяжка почти всегда больше притока, чтобы держать отрицательное давление и не выпускать загрязнения в коридоры.
- Шаг 1 — перечень источников: вытяжные шкафы, локальные зонты, вытяжные шкафы для кислот/щелочей, сушильные, весовые.
- Шаг 2 — расчет по кратности для фона и по расходу локальных отсосов для пиков.
- Шаг 3 — балансировка по помещениям, проверка скоростей/шумов, расчет тепла и влаги.
- Шаг 4 — выбор схемы (центральная/децентрализованная), рекуператор, управление заслонками и ASV.
Требования и нормативы по вентиляции лабораторий

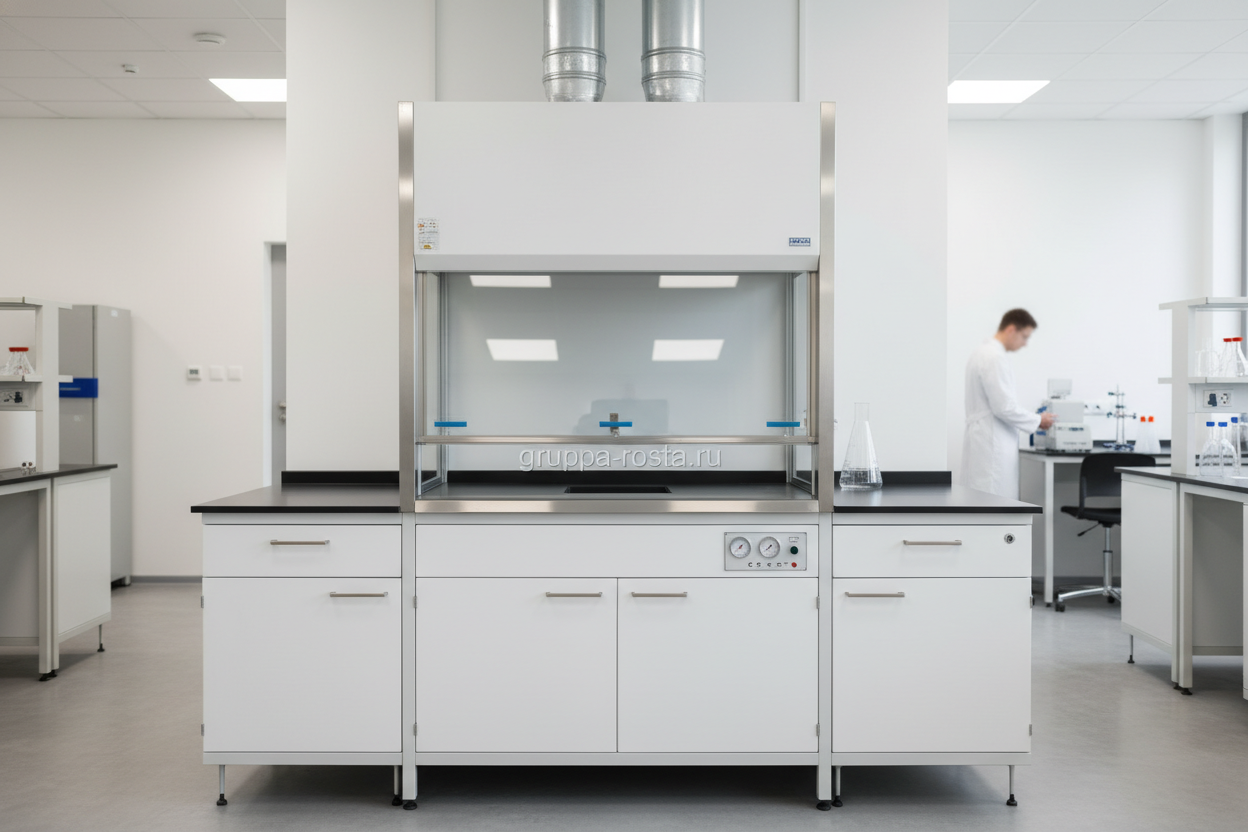

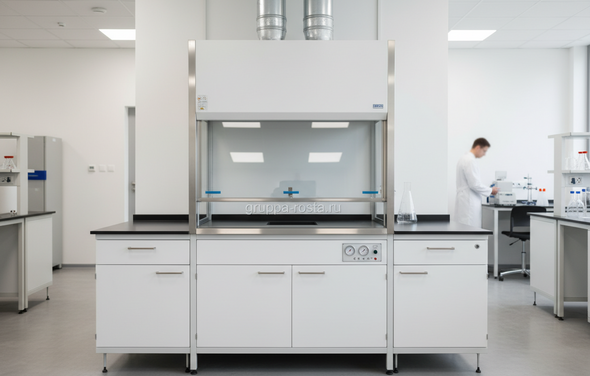

Инженер включает вытяжной шкаф, створка опущена, стрелка анемометра держит 0,5 м/с — можно работать спокойно. Часто это видно сразу: если струя «гуляет», защита оператора под вопросом.
Что берем за основу. СП 60.13330 (актуализированный СНиП по отоплению и вентиляции) — базовые правила кратности, скоростей и приточно-вытяжных схем. ГОСТ 12.1.005-88 задает санитарные требования к воздуху рабочей зоны. СанПиН 1.2.3685-21 и ГН по ПДК напоминают: проект опирается на конкретные вещества и их концентрации. Для биолабораторий подключаются требования к классам чистоты и HEPA-фильтрации; для взрывоопасных сред — исполнение по взрывозащите и отдельные каналы с искрозащитой.
Рабочие ориентиры по химическим лабораториям таковы: фон — 6–12 крат воздухообмена в час; перепад давлений минус 5–15 Па между лабораторией и коридором; скорость у проема вытяжного шкафа 0,4–0,6 м/с (при высоте проема 200–400 мм). Для местных отсосов и весовых комнат нормы строже по стабильности потока и вибрациям. В СПб дополнительно учитывают обмерзание пластинчатых рекуператоров и усиливают защиту воздухозабора от морской влаги.
| Параметр | Типовое значение | Отсылка |
|---|---|---|
| Кратность воздухообмена (хим. лаб.) | 6–12 1/ч | СП 60.13330 |
| Перепад давлений (лаб. → коридор) | –5…–15 Па | Практика проектирования, СП |
| Скорость у проема вытяжного шкафа | 0,4–0,6 м/с | Рекомендации отрасли, паспорта шкафов |
| Отдельные каналы под ВВ и кислоты | Обязательны | Пожарные и санитарные требования |
| Фильтрация для био | HEPA H13/H14 | Требования по биобезопасности |
Документы — это рамка. Расчет подгоняют под фактическую технологию и мебель: сколько шкафов работают одновременно, какие реагенты, как часто открывают створки, есть ли теплонагруженное оборудование.
Влияние вентиляции на выбор лабораторной мебели
Лаборант сидит у весов, а мимо — сильный приточный поток. Весы «плавают», результаты прыгают. Мебель и воздух всегда работают в связке.
Если по-простому, «лабораторная мебель и вентиляция» — это один проект. Глубина столешниц под вытяжные шкафы, выбор материалов (HPL, керамогранит, нержавеющая сталь, полипропилен), высота и тип экранов, подстольные вытяжные тумбы с перетоками — все влияет на аэродинамику. Под вытяжными шкафами оставляют технологический зазор для подхвата подсоса, у мойек с кислотами — локальная вытяжка в бортик. В зонах точного взвешивания ставят антивибрационные столы и экраны, а приток разводят рассеянно, с низкими скоростями у рабочей кромки. В биолабах столешницы с радиусными кромками и герметичными вводами облегчают санитарную обработку и исключают подсосы через щели.
- Материалы: HPL с химстойким покрытием для общих задач; нержавеющая сталь AISI 304/316 у кислот и щелочей; полипропиленовые тумбы для агрессивных сред.
- Сервисные ниши: пространство за тумбами и внутри стоек для скрытой разводки воздуховодов и клапанов.
- Шум и вибрации: не ставить вентиляторы на корпус мебели, использовать гибкие вставки и вибровставки.
- Освещение вытяжных шкафов: без «слепых» зон, с защитным стеклом и герметизацией арматуры.
И да, размещение шкафов у углов и колонн ухудшает обтекание. Часто это видно сразу по нестабильной струе у проема и жалобам персонала.
Расчет притока и вытяжки: методика и примеры
Начинаем не с оборудования, а с цифр. Считаем фон по кратности, отдельно — все локальные источники, затем балансируем по помещениям с учетом требуемого перепада давлений.
- Фон. Расход на помещение: Qфон = n × V, где n — кратность, V — объем.
- Локальные отсосы. Для вытяжного шкафа: Qшкаф = vлиц × Aпроема × kпоправки (k 1,1–1,3 на турбулентность и неплотности).
- Баланс. Вытяжка = сумма (фон + локальные). Приток = вытяжка – Δ (где Δ обеспечивает –5…–15 Па в помещении).
- Проверка. Скорости в воздухораспределителях, шум, тепловая мощность, влажностной баланс. Для СПб — расчет противообмерзательной защиты рекуператора и выбор коррозионностойких секций.
Пример 1. Комната 6×5×3 м, объем 90 м³, химическая лаборатория с n = 8 1/ч. Фон: 8 × 90 = 720 м³/ч. Один вытяжной шкаф, проем 0,8×0,35 м = 0,28 м², скорость 0,5 м/с, k = 1,2: 0,5 × 0,28 × 3600 × 1,2 ≈ 604 м³/ч. Итого вытяжка: 720 + 604 ≈ 1324 м³/ч. Для отрицательного давления берем приток на 10% меньше: 1324 × 0,9 ≈ 1192 м³/ч. Перепад –10 Па достигаем настройкой клапанов и АСУ ТП шкафа (отслеживаем положение створки).
Пример 2. Три помещения в цепочке: подготовительная → лаборатория → коридор. Вытяжка по помещениям 600/1200/300 м³/ч, приток соответственно 520/1080/400 м³/ч, чтобы держать каскад давлений: подготовительная –5 Па, лаборатория –10 Па, коридор ~0. Воздух перетекает «к чистому выходу», а не наоборот. Важно предусмотреть переточные решетки в дверях с расчетной площадью и акустическими вставками.
| Элемент | Расход, м³/ч | Примечание |
|---|---|---|
| Фон (помещение 90 м³, 8 1/ч) | 720 | Кратность |
| Вытяжной шкаф | ~600 | 0,5 м/с, проем 0,28 м², k 1,2 |
| Итого вытяжка | ~1320 | Сумма |
| Приток | ~1190 | –10% для –10 Па |
В реальности добавляют еще тепло от оборудования, влаговыделения и неравномерность загрузки. Поэтому проектируют несколько режимов и автоматику с VAV-клапанами: шкафы «просят» воздух — приток подстраивается.
Ошибки при проектировании вентиляции и мебели
Слишком «идеальная» схема на бумаге и жалобы в первый месяц — классика. Если по-простому, недоучет работы мебели бьет по воздуху и наоборот.
- Ставят вытяжной шкаф в «углу» воздушных течений. Скорость у проема пляшет, срабатывают датчики — оператору неприятно, расход растет.
- Нет каскада давлений между комнатами. Запахи уходят в коридор, ПДК не держатся.
- Рекуперация без защиты от обмерзания в СПб. Зимой автоматика душит расход, лаборатория «задыхается».
- Мебель без переточных решеток в тумбах под локальной вытяжкой. Отсос есть, а воздуха под него — нет.
- Общее освещение и решетки притока прямо над аналитикой. Шум, пульсации, ошибки взвешивания.
- Смешивают каналы от кислото-щелочных шкафов с общелабораторной вытяжкой. Коррозия, запахи, риски.
Исправление почти всегда дороже: перенастройка автоматики, замена воздухораспределителей, переделка мебели. Лучше на этапе ТЗ совместить «вентиляция лабораторных помещений СПб» и мебелировку одним исполнительом.
Коммерческий блок: стоимость, монтаж и сервис
Бюджет считают не «за установку», а за систему под технологию. На цене сказываются количество вытяжных шкафов, тип рекуперации, автоматика VAV, коррозионная стойкость и доступы для сервиса. В Санкт-Петербурге дополнительно закладывают подогрев притока и антиобмерзание, что экономит зимой, но увеличивает CAPEX.
| Позиция | Ориентир по стоимости (СПб) | Комментарий |
|---|---|---|
| Проект (аудит + расчет + чертежи) | от 80 000 до 250 000 ₽ | Зависит от количества помещений и сценариев |
| Приточно-вытяжная система «под ключ» | 12 000–22 000 ₽/м² площади | С учетом рекуперации и автоматики |
| Вытяжной шкаф химический | 180 000–420 000 ₽ | Ширина 1200–1800 мм, опции, материал |
| Сервис и аттестация (ежегодно) | от 40 000 ₽ | Замеры скоростей, балансировка, фильтры |
Сроки: проект 2–4 недели, поставка мебели и установок 3–8 недель, монтаж 1–3 недели в зависимости от трасс. Пуско-наладка и обучение — еще 3–5 дней. Важный момент: закладывайте окна для шумных работ и тестов с персоналом, иначе «ловить» режимы придется уже в производственный час.
- Что входит в монтаж: трассы и крепеж, вибровставки, шумоизоляция, автоматика и датчики, паспорта на шкафы.
- Сервис: проверка скоростей у проемов, перепадов давлений, калибровка датчиков, замена фильтров, протоколы.
- Гарантия: 12–24 месяца на оборудование и работы, расширенная — по SLA.
Если планируете купить вытяжной шкаф Санкт-Петербург дает выбор по материалам и исполнению: от HPL до полипропилена, с VAV и датчиками положения створки. Лучше сразу увязать покупку с расчетом и монтажом — так вы гарантированно получите стабильные 0,5 м/с у проема и нормированный каскад давлений.
Нужно собрать смету или провести экспресс-аудит действующей системы? Пишите, приедем на объект, проверим скорости «по месту» и предложим решение: от корректировки заслонок до полной модернизации. Так расчет вентиляции лаборатории в Санкт-Петербурге превратится в рабочую систему, а не в набор цифр в отчете.
